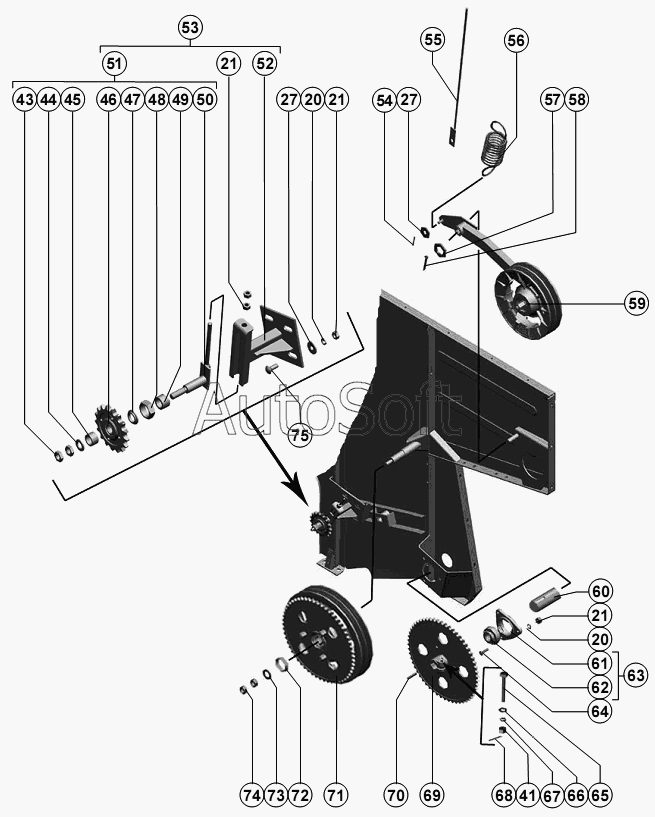

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Панель левая каркаса молотилки
20
20
21
21
21
27
27
41
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***В | Ролик натяжной | |
| 2 | С***8 | Шайба | |
| 3 | С***8 | Шайба | |
| 4 | M***1 | Болт | |
| 5 | М***0 | Болт | |
| 6 | Р***Б | Панель | |
| 7 | Р***Г | Устройство домолачивающее | |
| 8 | М***0 | Болт | |
| 9 | С***8 | Шайба | |
| 10 | Р***А | Хомут | |
| 11 | Р***А | Кожух | |
| 12 | M***1 | Болт | |
| 13 | 8***0 | Шайба | |
| 14 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 15 | М***0 | Болт | |
| 16 | Р***А | Шкив натяжной | |
| 17 | М***0 | Болт | |
| 18 | М***0 | Болт | |
| 19 | С***8 | Шайба | |
| 20 | 1***0 | Шайба | |
| 21 | М***0 | Гайка | |
| 22 | Р***А | Боковина | |
| 23 | Р***В | Задний контрпривод | |
| 24 | Р***А | Ролик натяжной | |
| 25 | Р***5 | Кольцо (для комбайнов с измельчителем) | |
| 26 | Р***А | Втулка | |
| 27 | C***8 | Шайба | |
| 28 | Р***3 | Тяга | |
| 29 | Р***6 | Пружина | |
| 30 | М***0 | Болт | |
| 31 | Р***3 | Кронштейн | |
| 32 | Р***А | Кронштейн | |
| 33 | П***У | Преобразователь первичный Пр П-1М 17МО.082.021ТУ | |
| 34 | М***0 | Болт | |
| 35 | Р***3 | Тяга | |
| 36 | M***1 | Болт | |
| 37 | Р***Б | Рычаг | |
| 38 | 3***0 | Крышка верхнего люка | |
| 39 | Р***6 | Шайба эксцентрическая | |
| 40 | 5***7 | Гайка специальная | |
| 41 | М***0 | Гайка | |
| 42 | С***8 | Шайба | |
| 43 | М***0 | Гайка | |
| 44 | С***8 | Шайба | |
| 45 | Р***Б | Втулка или РСМ-10.01.00.003-03 | |
| 46 | 5***1 | Звездочка z=17 t=19,05 | |
| 47 | Р***9 | Втулка | |
| 48 | Р***2 | Гайка | |
| 49 | Р***А | Втулка | |
| 50 | Р***А | Тяга | |
| 51 | Р***Б | Звездочка в сборе | |
| 52 | Р***А | Кронштейн | |
| 53 | Р***Б | Устройство натяжное (для комбайнов с копнителем) | |
| 54 | 3***9 | Шплинт | |
| 55 | Р***0 | Тяга (для комбайнов с копнителем) | |
| 56 | Р***5 | Пружина (для комбайнов с копнителем) | |
| 57 | С***8 | Шайба | |
| 58 | 5***9 | Шплинт | |
| 59 | Р***Б | Ролик натяжной (для комбайнов с копнителем) | |
| 60 | Р***А | Вал коленчатый | |
| 61 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 62 | 1***0 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 | |
| 63 | Н***0 | Опора (для комбайнов с копнителем) | |
| 64 | М***1 | Болт | |
| 65 | 2***0 | Болт | |
| 66 | С***8 | Шайба | |
| 67 | 1***0 | Шайба | |
| 68 | 3***9 | Шплинт | |
| 69 | Р***0 | Звёздочка | |
| 70 | 8***8 | Шпонка | |
| 71 | Р***0 | Контрпривод (для комбайнов с копнителем) или РСМ-10Б.01.30.070 | |
| 72 | Р***4 | Втулка (для комбайнов с копнителем) | |
| 73 | C***8 | Шайба | |
| 74 | М***0 | Гайка | |
| 75 | М***1 | Болт |
