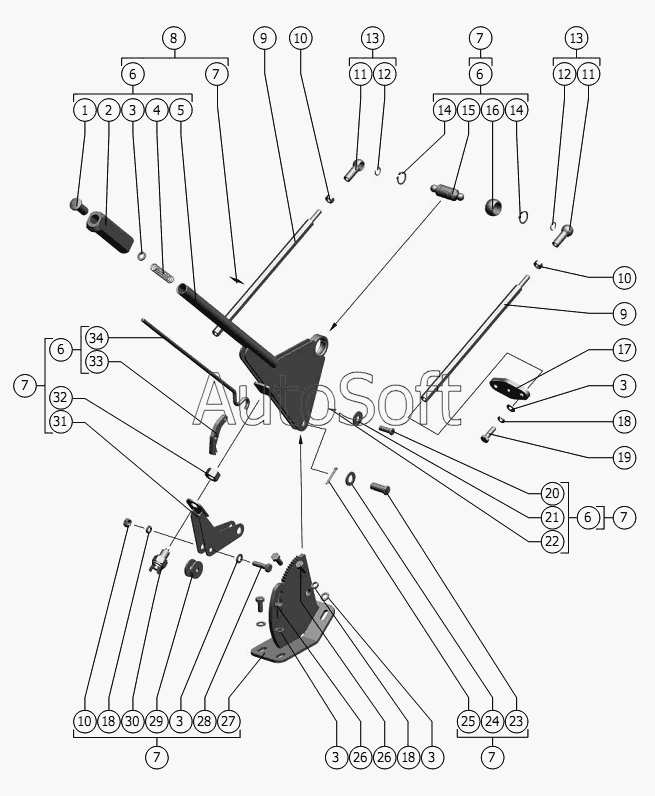

Каталог запасных частей к технике: РСМ Энергосредство ЭС-1 (2009). Рычаг стояночного тормоза
27
19
20
21
22
23
24
25
26
26
18
18
18
28
29
30
31
32
33
34
10
10
10
2
3
3
3
3
3
4
5
6
6
6
6
7
7
7
7
7
7
8
9
9
1
11
11
12
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Кнопка | |
| 2 | Р***А | Рукоятка | |
| 3 | С***8 | Шайба | |
| 4 | 5***3 | Пружина | |
| 5 | 1***0 | Щека | |
| 6 | 1***0 | Рычаг | |
| 7 | 1***8 | Табличка-символ | |
| 8 | 1***0 | Рычаг стояночного тормоза | |
| 9 | 1***1 | Удлинитель | |
| 10 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 11 | Р***А | Корпус шарнира | |
| 12 | Р***А | Кольцо | |
| 13 | 1***0 | Шарнир | |
| 14 | C***6 | Кольцо | |
| 15 | Р***А | Ось | |
| 16 | Р***4 | Втулка | |
| 17 | 1***4 | Планка | |
| 18 | 8***0 | Шайба | |
| 19 | М***0 | Болт | |
| 20 | 2***9 | Шплинт | |
| 21 | C***8 | Шайба | |
| 22 | 6***0 | Ось | |
| 23 | 6***0 | Ось | |
| 24 | С***8 | Шайба | |
| 25 | 3***9 | Шплинт | |
| 26 | М***0 | Болт | |
| 27 | 1***0 | Сектор | |
| 28 | М***0 | Болт | |
| 29 | Р***2 | Шайба | |
| 30 | В***4 | Выключатель света заднего хода ВК 415 ТУ 37.003.1213-84. Код ОКП 4573734284 | |
| 31 | 1***0 | Кронштейн | |
| 32 | М***0 | Гайка | |
| 33 | 1***2 | Собачка | |
| 34 | 1***1 | Тяга |
