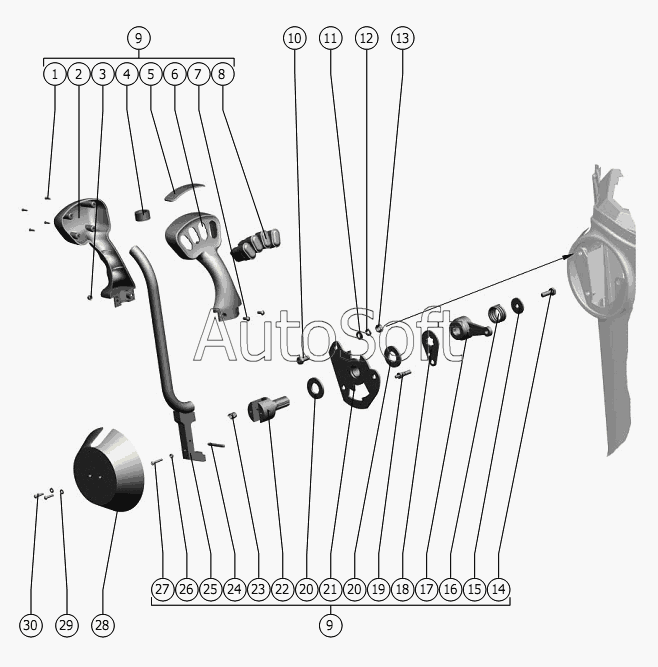

Каталог запасных частей к технике: РСМ Энергосредство ЭС-1 (2009). Рычаг управления движением
16
30
29
28
27
26
25
24
23
22
21
20
20
19
18
17
1
15
14
13
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Винт | |
| 2 | 1***8 | Рукоятка | |
| 3 | М***0 | Гайка | |
| 4 | 1***4 | Втулка | |
| 5 | М***2 | Табличка-символ | |
| 6 | 1***7 | Рукоятка | |
| 7 | В***0 | Винт | |
| 8 | 9***9 | Переключатель | |
| 9 | М***2 | Рычаг управления движением | |
| 10 | М***0 | Болт | |
| 11 | С***8 | Шайба | |
| 12 | 8***0 | Шайба | |
| 13 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 14 | М***0 | Болт | |
| 15 | Р***2 | Шайба | |
| 16 | Р***А | Пружина | |
| 17 | 1***5 | Рычаг | |
| 18 | 1***1 | Пластина | |
| 19 | В***4 | Выключатель контрольной лампы воздушной заслонки | |
| 20 | Р***А | Шайба или РСМ-10.04.13.015 | |
| 21 | 1***0 | Диск | |
| 22 | Р***Б | Вал | |
| 23 | Р***В | Пржина | |
| 24 | 5***0 | Штифт | |
| 25 | 1***0 | Рычаг | |
| 26 | М***0 | Гайка | |
| 27 | В***0 | Винт | |
| 28 | 1***3 | Крышка | |
| 29 | С***8 | Шайба | |
| 30 | В***0 | Винт |
