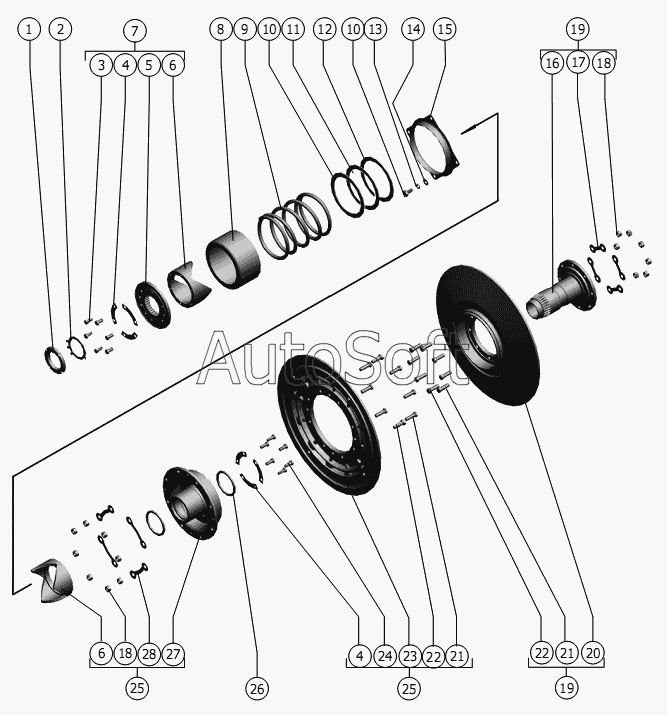

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Вариатор барабана
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***5 | Гайка шлицевая | |
| 2 | Н***9 | Шайба | |
| 3 | М***0 | Болт | |
| 4 | Р***8 | Шайба | |
| 5 | Р***7 | Крышка | |
| 6 | Р***5 | Муфта | |
| 7 | Р***0 | Упор | |
| 8 | Р***7 | Кожух | |
| 9 | Р***А | Пружина | |
| 10 | Р***3 | Кольцо | |
| 11 | Р***2 | Кольцо | |
| 12 | М***0 | Болт | |
| 13 | 1***0 | Шайба | |
| 14 | С***8 | Шайба | |
| 15 | Р***2 | Кольцо | |
| 16 | Р***В | Ступица или РСМ-10.01.18.340А | |
| 17 | Р***3 | Шайба стопорная | |
| 18 | М***0 | Гайка | |
| 19 | Р***Б | Диск неподвижный | |
| 20 | Р***А | Диск | |
| 21 | М***0 | Болт | |
| 22 | Р***3 | Болт специальный | |
| 23 | Р***Б | Диск | |
| 24 | М***0 | Болт | |
| 25 | Р***Б | Диск подвижный | |
| 26 | Р***А | Кольцо | |
| 27 | Р***А | Ступица | |
| 28 | Р***2 | Шайба стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
