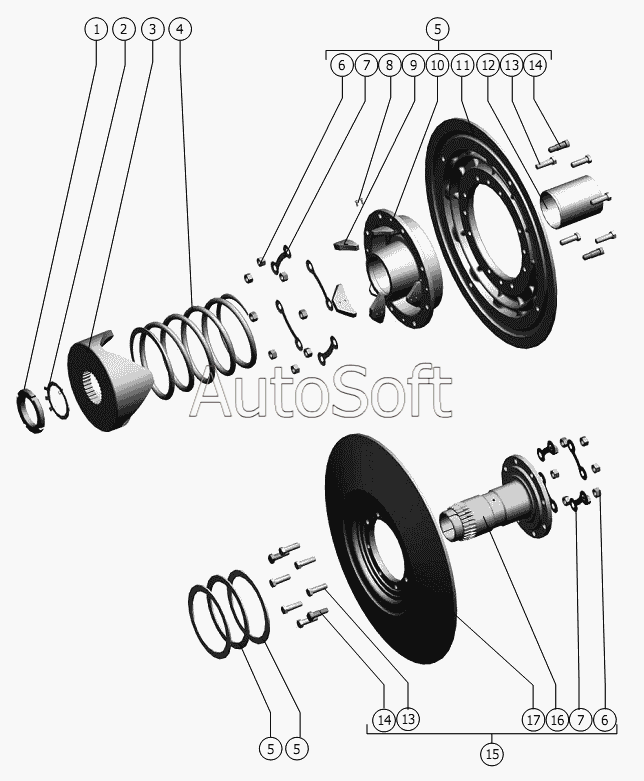

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Вариатор барабана
1
2
3
4
5
5
5
6
6
7
7
8
9
10
11
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***5 | Гайка шлицевая | |
| 2 | Н***9 | Шайба | |
| 3 | 1***1 | Муфта | |
| 4 | Р***5 | Пружина | |
| 5 | 1***0 | Диск подвижный | |
| 6 | М***0 | Гайка | |
| 7 | Р***2 | Шайба стопорная | |
| 8 | В***0 | Винт | |
| 9 | 1***1 | Накладка антифрикционная | |
| 10 | 1***2 | Ступица | |
| 11 | Р***Б | Диск | |
| 12 | 1***2 | Втулка | |
| 13 | М***0 | Болт | |
| 14 | Р***3 | Болт специальный | |
| 15 | 1***0 | Диск неподвижный | |
| 16 | Р***В | Ступица или РСМ-10.01.18.340А | |
| 17 | 1***1 | Диск |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
