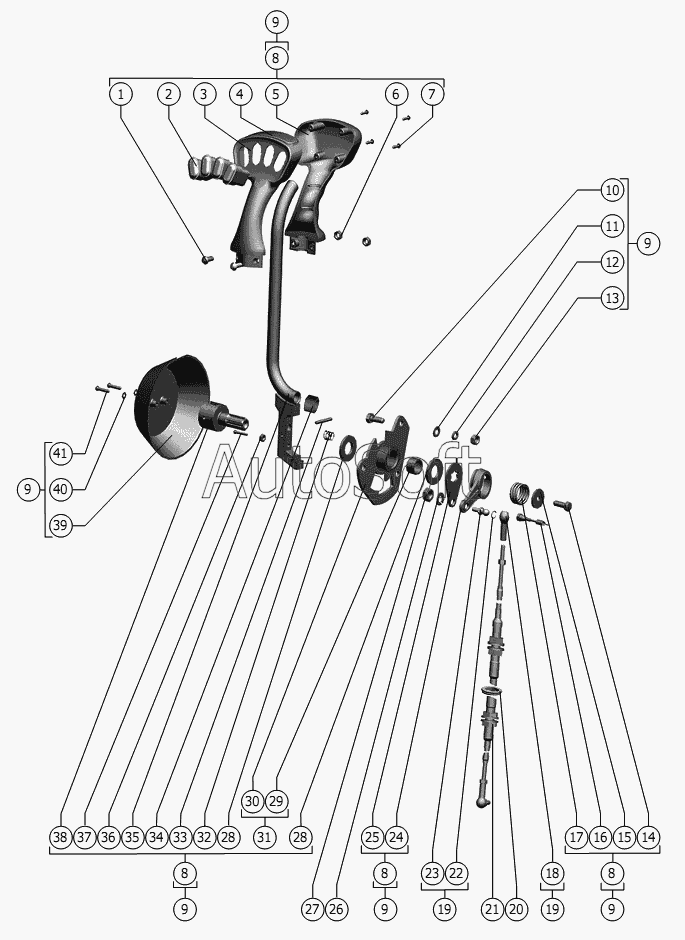

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Рычаг управления движением
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Винт | |
| 2 | 9***) | Переключатель | |
| 3 | 1***7 | Рукоятка | |
| 4 | 1***2 | Табличка-символ | |
| 5 | 1***8 | Рукоятка | |
| 6 | М***0 | Гайка | |
| 7 | 2***0 | Винт | |
| 8 | 1***1 | Рычаг управления движением | |
| 9 | 1***0 | Пульт управления | |
| 9 | 1***1 | Пульт управления | |
| 9 | 1***2 | Пульт управления | |
| 9 | 1***3 | Пульт управления | |
| 9 | 1***4 | Пульт управления | |
| 10 | М***0 | Болт | |
| 11 | С***8 | Шайба | |
| 12 | 8***0 | Шайба | |
| 13 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 14 | М***0 | Болт | |
| 15 | Р***2 | Шайба | |
| 16 | В***4 | Выключатель контрольной лампы воздушной заслонки | |
| 17 | Р***А | Пружина | |
| 18 | Р***А | Корпус шарнира | |
| 19 | 1***0 | Шарнир | |
| 20 | 1***7 | Втулка | |
| 21 | 1***2 | Трос дистанционного управления | |
| 22 | Р***А | Кольцо | |
| 23 | 1***3 | Палец | |
| 24 | 1***6 | Рычаг | |
| 25 | 1***1 | Пластина | |
| 26 | 8***0 | Шайба | |
| 27 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 28 | Р***А | Шайба или РСМ-10.04.13.015 | |
| 29 | Р***А | Втулка | |
| 30 | 1***0 | Диск | |
| 31 | 1***0 | Диск | |
| 32 | Р***Б | Пружина | |
| 33 | 5***0 | Штифт | |
| 34 | 1***4 | Втулка | |
| 35 | 1***Б | Рычаг | |
| 36 | М***0 | Гайка | |
| 37 | В***0 | Винт | |
| 38 | Р***Б | Вал | |
| 39 | 1***3 | Крышка | |
| 40 | С***8 | Шайба | |
| 41 | В***0 | Винт |
