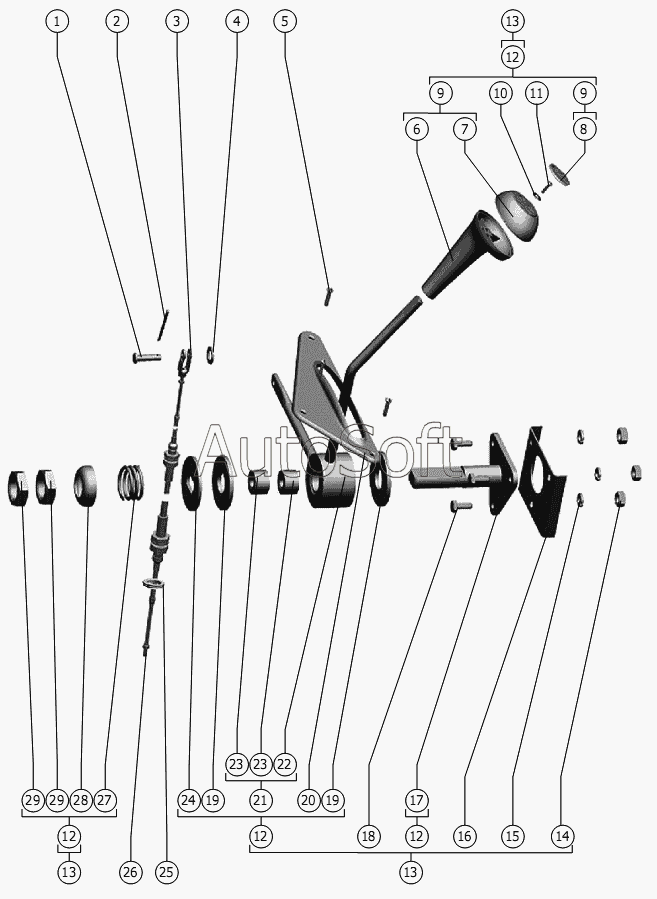

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Рычаг
1
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
13
13
13
13
13
13
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Ось | |
| 2 | 2***9 | Шплинт | |
| 3 | Р***4 | Вилка | |
| 4 | С***8 | Шайба | |
| 5 | В***0 | Винт | |
| 6 | 1***1 | Рукоятка | |
| 7 | 1***7 | Глазок | |
| 8 | 1***8 | Табличка-символ | |
| 9 | 1***0 | Рукоятка | |
| 10 | С***8 | Шайба | |
| 11 | В***0 | Винт | |
| 12 | 1***0 | Рычаг | |
| 13 | 1***0 | Пульт управления | |
| 13 | 1***1 | Пульт управления | |
| 13 | 1***2 | Пульт управления | |
| 13 | 1***3 | Пульт управления | |
| 13 | 1***4 | Пульт управления | |
| 14 | М***0 | Гайка | |
| 15 | 6***0 | Шайба | |
| 16 | 1***1 | Каркас | |
| 17 | 1***0 | Кронштейн | |
| 18 | М***0 | Болт | |
| 19 | 1***5 | Шайба | |
| 20 | 1***9 | Вставка | |
| 21 | 1***0 | Рычаг | |
| 22 | 1***0 | Рычаг | |
| 23 | Р***А | Втулка | |
| 24 | 1***1 | Шайба | |
| 25 | 1***7 | Втулка | |
| 26 | 1***3 | Трос дистанционного управления | |
| 26 | 1***4 | Трос дистанционного управления | |
| 27 | Р***А | Пружина | |
| 28 | Р***7 | Шайба | |
| 29 | М***0 | Гайка |
