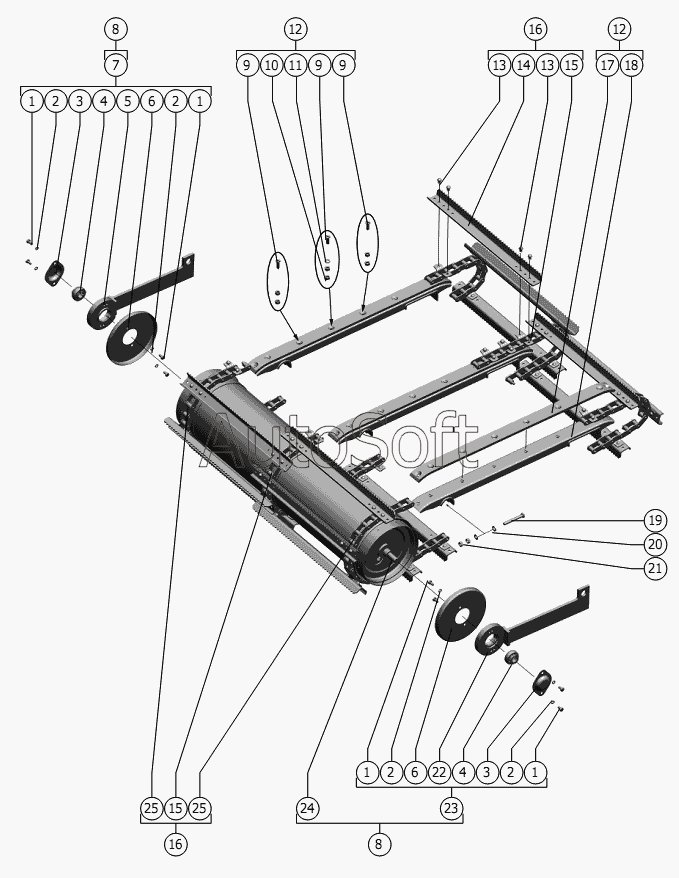

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Транспортер цепной
13
13
25
25
24
23
22
21
20
19
18
17
16
16
15
15
14
1
1
1
1
12
12
11
10
9
9
9
8
8
7
6
6
5
4
4
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Болт | |
| 2 | 8***0 | Шайба | |
| 3 | Р***5 | Крышка | |
| 4 | 1***0 | Подшипник 1680204 А1К7.Р6Q6/L19 ТУ 37.006.084-90 | |
| 5 | 1***1 | Рычаг | |
| 6 | Р***4 | Донышко | |
| 7 | 1***1 | Рычаг | |
| 8 | 1***1 | Вал транспортера | |
| 9 | В***0 | Винт | |
| 10 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 11 | С***8 | Шайба | |
| 12 | 3***Б | Направляющая | |
| 13 | 8***0 | Заклёпка | |
| 14 | 3***2 | Гребенка | |
| 15 | Т***1 | Цепь | |
| 16 | 3***Б | Транспортер цепной | |
| 17 | 3***А | Накладка верхняя | |
| 18 | 3***В | Направляющая | |
| 19 | М***0 | Болт | |
| 20 | С***8 | Шайба | |
| 21 | М***0 | Гайка | |
| 22 | 1***0 | Рычаг | |
| 23 | 1***0 | Рычаг | |
| 24 | 1***1 | Цилиндр | |
| 25 | Т***1 | Цепь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
