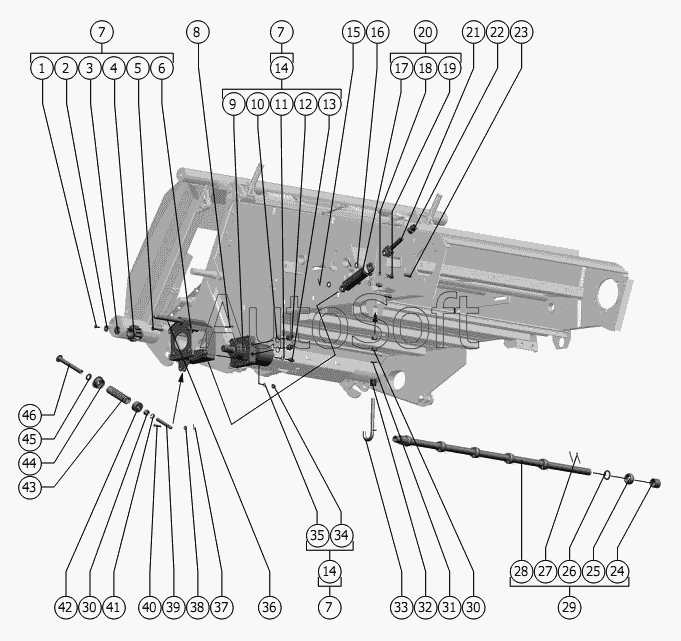

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Гидромотор. Труба с роликами
36
25
26
27
28
29
30
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
7
7
8
9
10
11
12
1
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Болт | |
| 2 | 1***5 | Шайба | |
| 3 | 1***6 | Шайба | |
| 4 | 1***3 | Шестерня | |
| 5 | М***0 | Болт | |
| 6 | 1***0 | Кронштейн | |
| 7 | 1***0 | Гидромотор | |
| 8 | 5***9 | Шплинт | |
| 9 | R***6 | Гидромотор планетарный | |
| 10 | Р***1 | Прокладка | |
| 11 | Р***8 | Прокладка | |
| 12 | 1***1 | Штуцер ввертной | |
| 13 | Р***А | Штуцер | |
| 14 | 1***0 | Гидромотор | |
| 15 | 4***9 | Шплинт | |
| 16 | С***8 | Шайба | |
| 17 | Е***5 | Гидроцилиндр ЕДЦГ 108.000 ТУ 4785-017-05785856-2005 | |
| 18 | 0***3 | Кольцо | |
| 19 | Р***Б | Штуцер ввертной | |
| 20 | 1***0 | Гидроцилиндр | |
| 21 | Р***Б | Вилка | |
| 22 | М***0 | Гайка | |
| 23 | Р***1 | Ось | |
| 24 | 3***А | Втулка | |
| 25 | 3***5 | Ролик | |
| 26 | 4***1 | Шайба | |
| 27 | 4***9 | Шплинт | |
| 28 | 1***1 | Труба | |
| 29 | 1***1 | Труба с роликами | |
| 30 | М***0 | Гайка | |
| 31 | С***8 | Шайба | |
| 32 | Ж***2 | Пружина | |
| 33 | 1***0 | Болт | |
| 34 | М***0 | Гайка | |
| 35 | 1***0 | Шайба | |
| 36 | 1***4 | Палец | |
| 37 | 3***9 | Шплинт | |
| 38 | С***8 | Шайба | |
| 39 | 1***7 | Тяга | |
| 40 | 6***0 | Ось | |
| 41 | 1***0 | Шайба | |
| 42 | 1***0 | Стакан | |
| 43 | П***7 | Пружина | |
| 44 | 1***0 | Стакан | |
| 45 | Р***8 | Шайба сферическая или РСМ-10.05.04.615 | |
| 46 | 1***0 | Труба |
