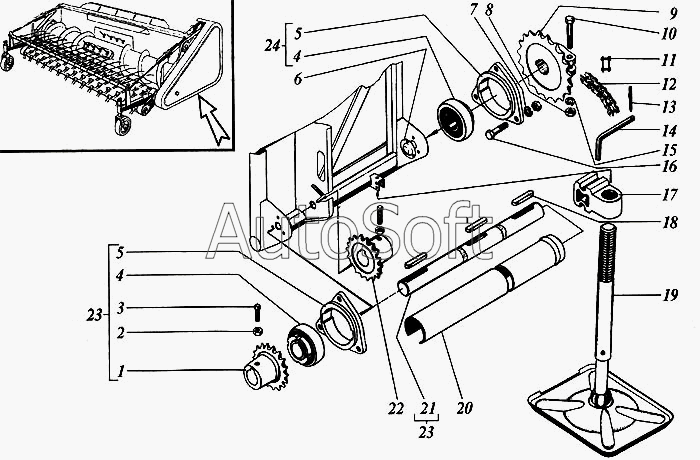

Каталог запасных частей к технике: РСМ Дон 1200. Вал контрпривода платформы и опора
21
18
19
20
20
20
20
21
21
17
21
22
23
23
23
23
23
24
9
2
3
4
4
4
5
5
6
7
8
1
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***1 | Звездочка z=20 t=19,05 | |
| 2 | М***9 | Гайка | |
| 3 | В***9 | Винт | |
| 4 | 1***7 | Подшипник | |
| 4 | 1***7 | Подшипник | |
| 5 | Н***5 | Корпус подшипника | |
| 6 | Р***А | Фланец | |
| 7 | 1***9 | Шайба | |
| 8 | М***9 | Гайка | |
| 9 | Р***0 | Звездочка z=19 t=25,4 | |
| 10 | М***9 | Болт | |
| 11 | С***0 | Звено | |
| 12 | П***0 | Цепь n=73 звена | |
| 13 | 4***6 | Шплинт пружинный | |
| 14 | Р***1 | Фиксатор | |
| 15 | 1***9 | Шайба | |
| 16 | М***5 | Болт | |
| 17 | Р***1 | Гайка | |
| 18 | 1***6 | Шпонка | |
| 19 | Р***0 | Опора | |
| 20 | Р***А | Кожух | |
| 20 | Р***1 | Кожух | |
| 20 | Р***8 | Кожух | |
| 20 | Р***1 | Кожух | |
| 21 | Р***1 | Вал L=1272 мм | |
| 21 | Р***1 | Вал L=927 мм | |
| 21 | Р***5 | Вал L=1422 мм | |
| 21 | Р***1 | Вал L=1078 мм | |
| 22 | Н***3 | Звездочка z=14 t=19,05 | |
| 23 | Р***0 | Вал | |
| 23 | Р***1 | Вал | |
| 23 | Р***0 | Вал | |
| 23 | Р***1 | Вал | |
| 24 | Н***0 | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
