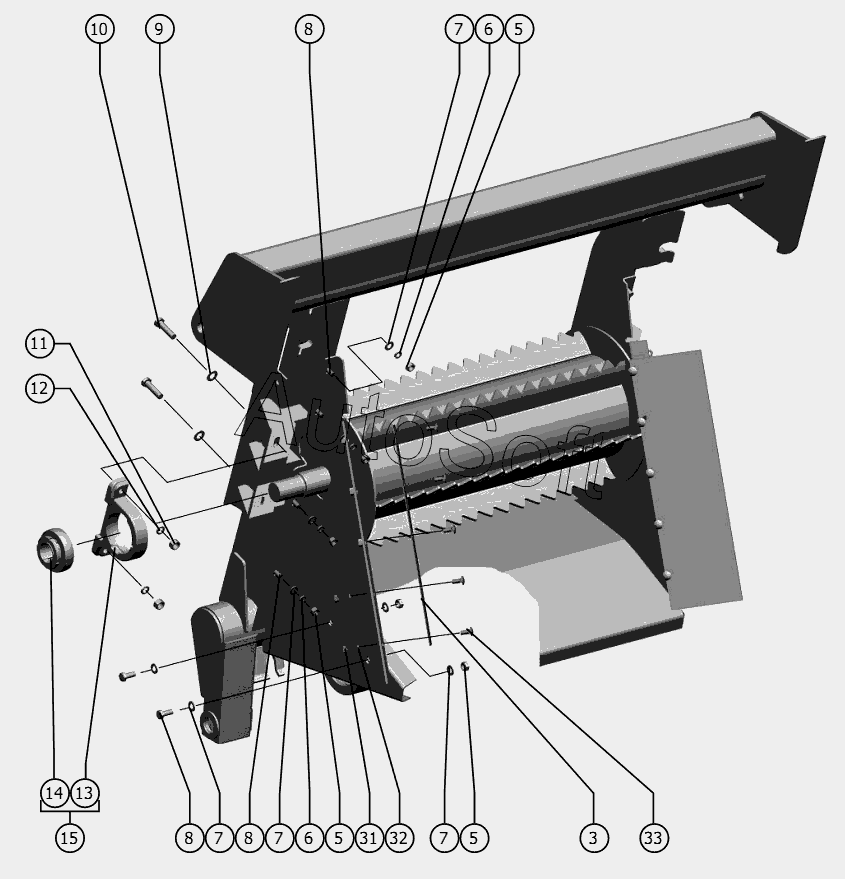

Каталог запасных частей к технике: РСМ Жатка РСМ-100.70, 1401.70 (2007). Проставка 1401.70.02.000
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
5
5
6
6
7
7
7
7
8
8
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Каркас | |
| 2 | 1***0 | Битер | |
| 3 | Р***2 | Полоса | |
| 4 | Р***1 | Ремень | |
| 5 | Г***9 | Гайка М10-6H.6.019 | |
| 6 | Ш***9 | Шайба 10Т.65Г.019 | |
| 7 | Ш***9 | Шайба С.10.01.019 | |
| 8 | Б***9 | Болт М10-6gx25.88.35.019 | |
| 9 | Ш***9 | Шайба С.12х2.01.019 | |
| 10 | Б***9 | Болт М12-6gx45.88.35.019 | |
| 11 | Г***9 | Гайка М12-6H.6.019 | |
| 12 | Ш***9 | Шайба 12Т.65Г.019 | |
| 13 | Р***3 | Корпус подшипника | |
| 14 | 1***8 | Подшипник 1680208 ЕК10Т2С17 | |
| 15 | Р***0 | Опора | |
| 16 | Р***0 | Устройство предохранительное шнека | |
| 17 | Р***1 | Шпонка контрольная | |
| 18 | 1***9 | Приставка боковины | |
| 19 | Г***9 | Гайка М16-6H.6.019 | |
| 20 | Ш***9 | Шайба С.16.01.019 | |
| 21 | Р***6 | Втулка | |
| 22 | H***A | Звездочка дисковая | |
| 23 | Р***7 | Втулка | |
| 24 | Р***0 | Тяга | |
| 25 | Р***9 | Ось | |
| 26 | Р***А | Звездочка натяжная | |
| 27 | М***р | Маслёнка 1.3.Ц6.хр | |
| 28 | Р***5 | Палец | |
| 29 | Ш***9 | Шплинт 5x36.019 | |
| 30 | Р***6 | Ролик | |
| 31 | Г***9 | Гайка М8-6H.6.019 | |
| 32 | Ш***9 | Шайба 8Т.65Г.019 | |
| 33 | Б***9 | Болт М8х20.46.019 | |
| 34 | 1***1 | Приставка боковины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
