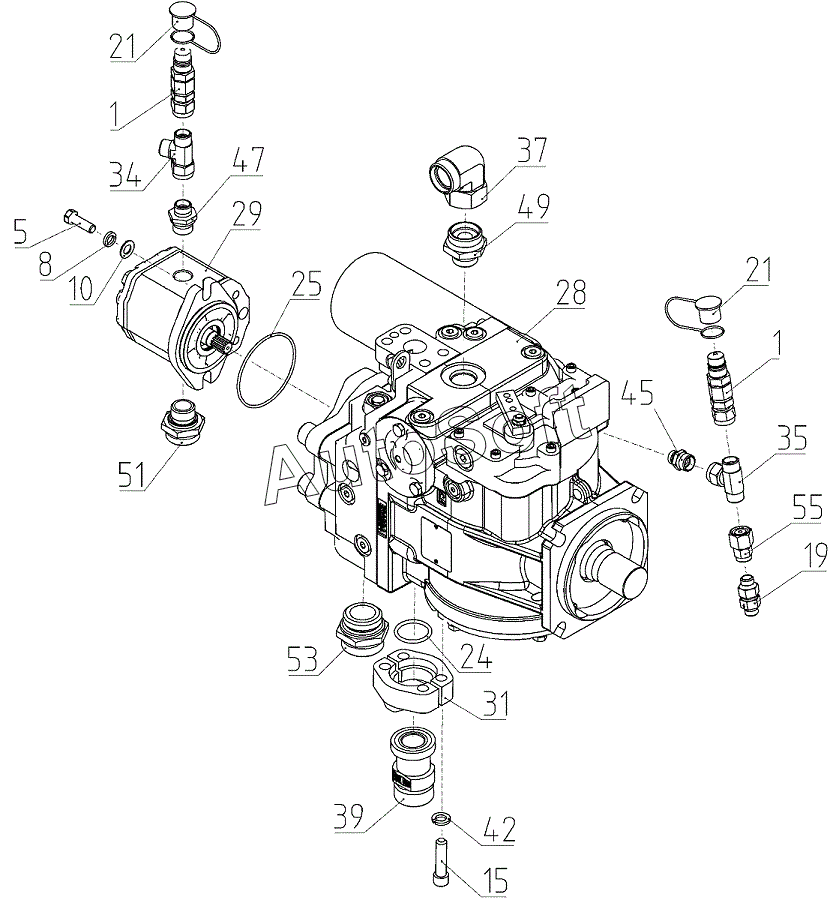

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 1 (2020). Тандем насосов (152.09.05.010), Иллюстрация действительна для техники, произведенной с 20110501
31
55
53
51
49
47
45
42
39
37
35
34
29
28
25
24
21
21
19
15
10
8
5
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 90R100 LW5 AB60 L3C7 EC5 GBA 424224 | 9***4 | Насос | |
| 1 | 1***0 | Полумуфта | |
| 5 | 1***5 | Болт | |
| 8 | 1***9 | Шайба 10Т 65Г 019 | |
| 10 | С***9 | Шайба | |
| 15 | I***1 | Винт | |
| 19 | R***F | Клапан | |
| 21 | H***1 | Колпачок | |
| 24 | N***0 | Кольцо уплотнительное | |
| 25 | O***D | Кольцо | |
| 28 | 9***4 | Насос | |
| 29 | S***N | Насос | |
| 31 | F***X | Полуфланец | |
| 34 | E***F | Тройник | |
| 35 | E***F | Тройник | |
| 37 | E***F | Угольник | |
| 39 | G***X | Фланец | |
| 42 | 7***1 | Шайба пружинная | |
| 45 | G***F | Штуцер ввертной | |
| 47 | G***F | Штуцер ввертной | |
| 49 | G***F | Штуцер ввертной | |
| 51 | G***F | Штуцер ввертной | |
| 53 | G***F | Штуцер ввертной | |
| 55 | G***F | Штуцер переходной |
