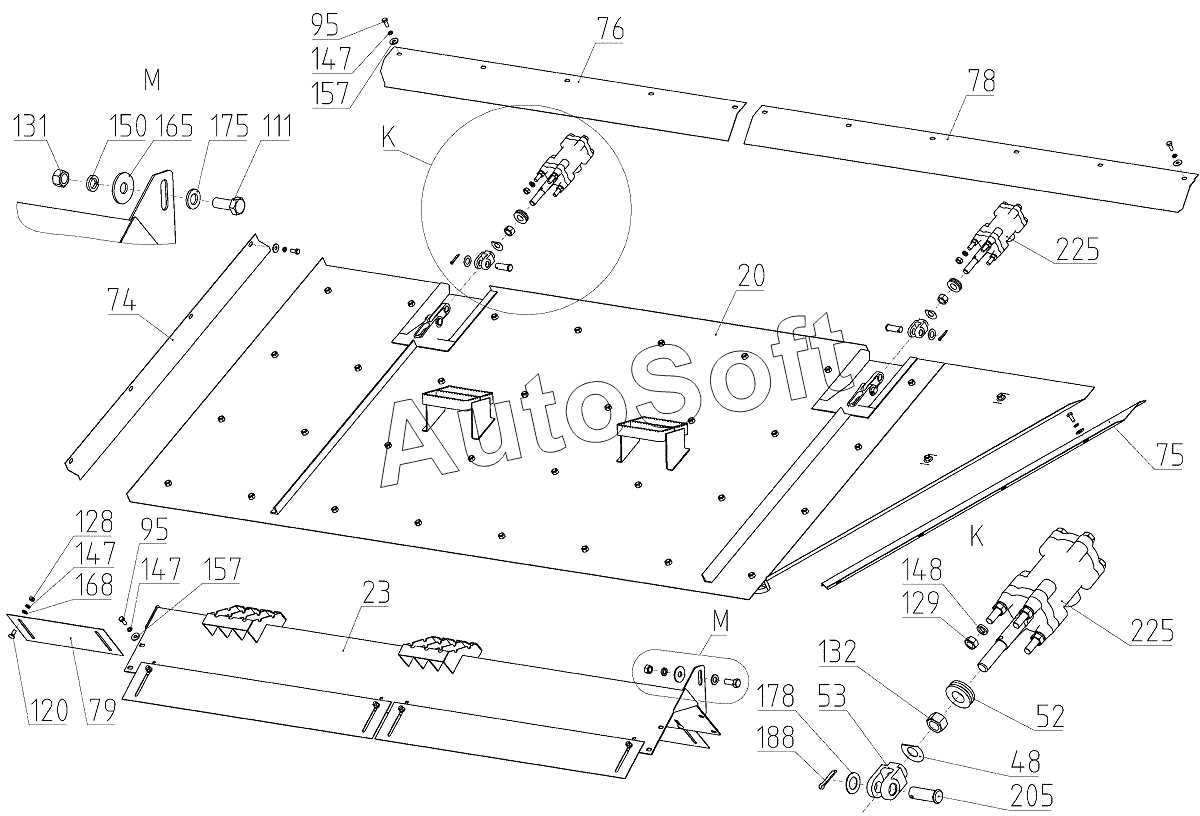

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Основание (152.45.00.010), Иллюстрация действительна для техники, произведенной с 20110501
20
23
48
52
53
74
75
76
78
79
95
96
111
120
128
129
131
132
147
147
147
148
150
157
157
157
157
165
168
175
178
188
205
225
225
225
225
225
225
225
225
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Основание | |
| 4 | 1***0 | Шнек наклонный | |
| 9 | Р***0 | Подшипник | |
| 11 | Р***А | Фартук | |
| 12 | 1***0 | Рама | |
| 12 | 1***А | Рама | |
| 13 | 1***0 | Гидроцилиндр | |
| 14 | 1***0 | Контрпривод выгрузного устройства | |
| 17 | 1***0 | Упор | |
| 18 | 1***0 | Диск | |
| 19 | 1***0 | Шкив | |
| 20 | 1***0 | Дно | |
| 23 | 1***0 | Кожух шнека | |
| 24 | 1***0 | Цепь | |
| 24 | 1***0 | Цепь | |
| 25 | 1***0 | Лючок | |
| 27 | 1***0 | Звездочка натяжная | |
| 28 | 1***0 | Опора | |
| 29 | 1***0 | Шнек | |
| 31 | 1***0 | Планка | |
| 32 | 1***0 | Редуктор | |
| 33 | 1***0 | Шнек вертикальный | |
| 33 | 1***А | Шнек вертикальный | |
| 33 | 1***А | Шнек вертикальный | |
| 35 | 1***0 | Рычаг | |
| 36 | 1***0 | Пластина | |
| 37 | 1***0 | Элеватор зерновой | |
| 39 | 1***0 | Растяжка | |
| 40 | 1***0 | Кронштейн | |
| 41 | 1***0 | Кронштейн | |
| 43 | 1***0 | Ферма | |
| 44 | 1***0 | Рычаг | |
| 45 | 1***0 | Колено | |
| 47 | Р***7 | Ось | |
| 48 | Р***5 | Шайба | |
| 51 | 4***А | Пружина | |
| 52 | 5***2 | Уплотнитель | |
| 53 | 5***6 | Вилка | |
| 55 | 1***2 | Штуцер | |
| 56 | 1***2 | Трубка | |
| 58 | 1***3 | Тяга | |
| 59 | 1***4 | Пружина | |
| 61 | 1***3 | Шкив | |
| 62 | 1***1 | Шкив | |
| 64 | 1***3 | Шайба | |
| 65 | 1***9 | Шайба | |
| 66 | 1***1 | Шайба | |
| 67 | 1***9 | Вал | |
| 69 | 1***1 | Втулка | |
| 71 | 1***2 | Втулка | |
| 73 | 1***4 | Кольцо | |
| 74 | 1***5 | Профиль | |
| 75 | 1***6 | Профиль | |
| 76 | 1***7 | Профиль | |
| 78 | 1***8 | Профиль | |
| 79 | 1***2 | Щиток | |
| 81 | 1***7 | Крышка | |
| 82 | 1***7 | Гайка | |
| 84 | 1***4 | Ось | |
| 85 | 1***6 | Крышка подшипника | |
| 88 | 1***1 | Шкив | |
| 89 | 1***4 | Упор | |
| 90 | 1***4 | Болт | |
| 91 | 1***2 | Втулка | |
| 95 | D***D | Болт | |
| 95 | М***9 | Болт | |
| 96 | D***D | Болт | |
| 96 | М***2 | Болт | |
| 97 | М***9 | Болт | |
| 102 | М***9 | Болт | |
| 107 | D***D | Болт | |
| 107 | М***9 | Болт | |
| 108 | М***9 | Болт | |
| 109 | М***1 | Болт | |
| 111 | М***9 | Болт | |
| 112 | М***9 | Болт | |
| 113 | М***9 | Болт | |
| 114 | М***9 | Болт | |
| 120 | D***d | Винт с полукруглой низкой головкой | |
| 120 | М***9 | Болт | |
| 121 | М***9 | Болт | |
| 123 | D***D | Винт | |
| 123 | М***9 | Болт | |
| 124 | D***d | Болт с полукруглой низкой головкой | |
| 124 | М***9 | Болт | |
| 125 | D***d | Болт с полукруглой низкой головкой | |
| 125 | М***9 | Болт | |
| 126 | В***1 | Винт | |
| 127 | В***9 | Винт | |
| 128 | D***D | Гайка | |
| 128 | М***2 | Гайка | |
| 129 | D***D | Гайка | |
| 129 | М***9 | Гайка | |
| 130 | D***D | Гайка | |
| 130 | D***D | Гайка | |
| 130 | М***1 | Гайка | |
| 131 | М***9 | Гайка | |
| 132 | М***9 | Гайка | |
| 136 | М***9 | Гайка | |
| 139 | М***9 | Гайка | |
| 140 | М***9 | Гайка | |
| 142 | М***9 | Гайка | |
| 145 | 5***9 | Шайба | |
| 147 | 8***9 | Шайба 8Т 65Г 019 | |
| 148 | 1***9 | Шайба 10Т 65Г 019 | |
| 149 | 1***9 | Шайба | |
| 150 | 1***9 | Шайба | |
| 151 | 1***9 | Шайба 16Т 65Г 019 | |
| 153 | С***1 | Шайба | |
| 157 | D***D | Шайба | |
| 157 | С***9 | Шайба | |
| 159 | D***d | Шайба | |
| 159 | С***9 | Шайба | |
| 161 | С***9 | Шайба | |
| 163 | D***D | Шайба | |
| 163 | С***9 | Шайба С 12.01.019 | |
| 165 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 170 | D***D | Шайба | |
| 170 | С***9 | Шайба | |
| 172 | С***9 | Шайба | |
| 173 | С***9 | Шайба | |
| 175 | C***9 | Шайба | |
| 176 | С***9 | Шайба | |
| 178 | C***9 | Шайба | |
| 180 | С***1 | Шайба | |
| 182 | С***9 | Шайба | |
| 187 | 3***9 | Шплинт | |
| 187 | D***d | Шплинт | |
| 188 | 4***9 | Шплинт | |
| 189 | 4***9 | Шплинт | |
| 190 | 5***9 | Шплинт | |
| 192 | 5***9 | Шплинт | |
| 195 | 1***Р | Масленка | |
| 200 | 6***Р | Ось | |
| 205 | 6***Р | Ось | |
| 210 | 8***6 | Шпонка | |
| 212 | 2***0 | Шпонка | |
| 213 | Н***0 | Опора (для комбайнов с копнителем) | |
| 225 | Г***В | Вибратор | |
| 225 | Г***Е | Вибратор | |
| 225 | Г***1 | Вибратор | |
| 225 | Е***1 | Вибратор | |
| 230 | R***0 | Гайка заклепочная | |
| 231 | R***5 | Гайка заклепочная | |
| 236 | S***F | Штуцер проходной | |
| 237 | D***6 | Гайка | |
| 238 | D***t | Кольцо режущее |
