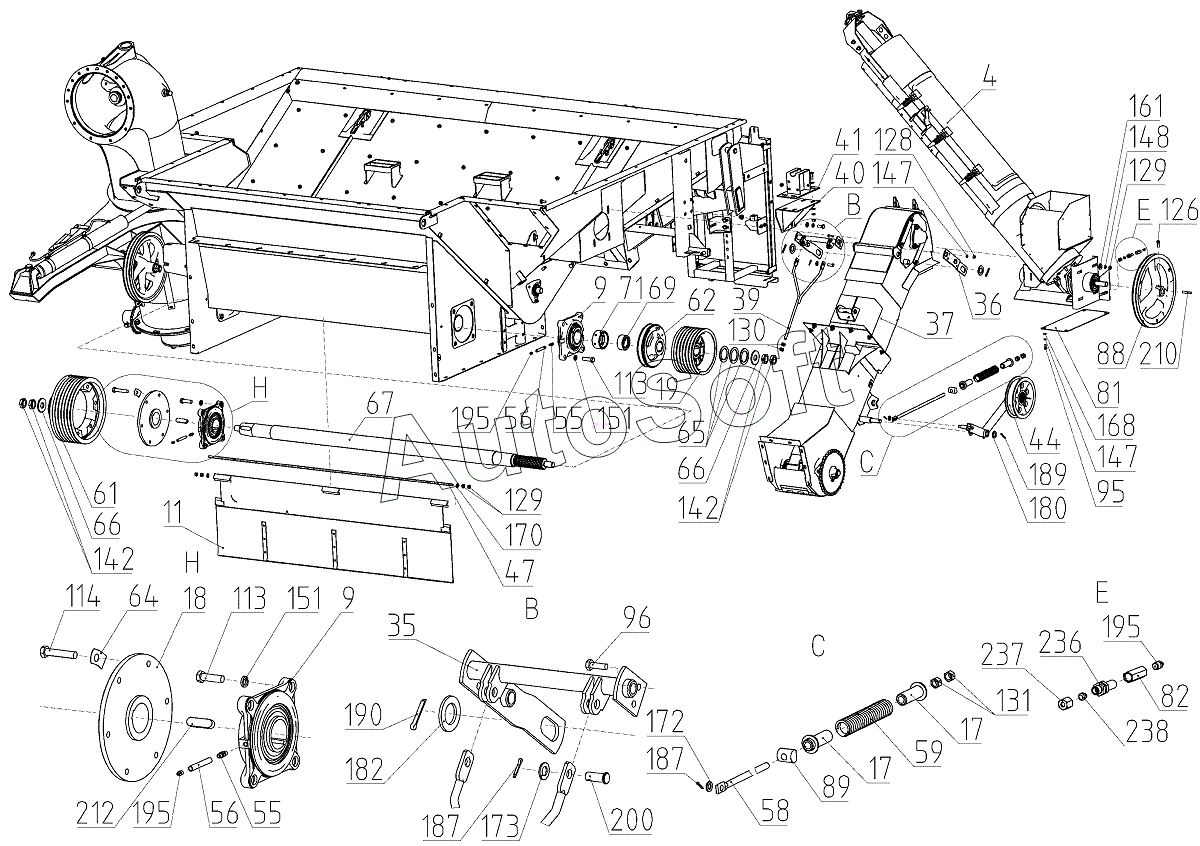

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Основание (152.45.00.010), Иллюстрация действительна для техники, произведенной с 20110501
1
4
9
9
11
12
13
14
17
17
18
19
20
23
24
25
27
28
29
31
32
33
35
36
37
39
40
41
43
44
45
47
48
51
52
53
55
55
56
56
58
59
61
62
64
65
66
66
67
69
71
73
74
75
76
78
79
81
82
84
85
88
89
90
91
95
96
97
102
107
108
109
111
112
113
113
114
120
121
123
124
125
126
127
128
129
129
129
129
129
130
131
132
136
139
140
142
142
145
147
147
148
149
150
151
151
153
157
159
161
163
165
168
170
172
173
175
176
178
180
182
187
187
187
187
187
188
189
189
190
192
195
195
195
200
205
210
212
213
225
230
231
236
237
238
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Основание | |
| 4 | 1***0 | Шнек наклонный | |
| 9 | Р***0 | Подшипник | |
| 11 | Р***А | Фартук | |
| 12 | 1***0 | Рама | |
| 12 | 1***А | Рама | |
| 13 | 1***0 | Гидроцилиндр | |
| 14 | 1***0 | Контрпривод выгрузного устройства | |
| 17 | 1***0 | Упор | |
| 18 | 1***0 | Диск | |
| 19 | 1***0 | Шкив | |
| 20 | 1***0 | Дно | |
| 23 | 1***0 | Кожух шнека | |
| 24 | 1***0 | Цепь | |
| 24 | 1***0 | Цепь | |
| 25 | 1***0 | Лючок | |
| 27 | 1***0 | Звездочка натяжная | |
| 28 | 1***0 | Опора | |
| 29 | 1***0 | Шнек | |
| 31 | 1***0 | Планка | |
| 32 | 1***0 | Редуктор | |
| 33 | 1***0 | Шнек вертикальный | |
| 33 | 1***А | Шнек вертикальный | |
| 33 | 1***А | Шнек вертикальный | |
| 35 | 1***0 | Рычаг | |
| 36 | 1***0 | Пластина | |
| 37 | 1***0 | Элеватор зерновой | |
| 39 | 1***0 | Растяжка | |
| 40 | 1***0 | Кронштейн | |
| 41 | 1***0 | Кронштейн | |
| 43 | 1***0 | Ферма | |
| 44 | 1***0 | Рычаг | |
| 45 | 1***0 | Колено | |
| 47 | Р***7 | Ось | |
| 48 | Р***5 | Шайба | |
| 51 | 4***А | Пружина | |
| 52 | 5***2 | Уплотнитель | |
| 53 | 5***6 | Вилка | |
| 55 | 1***2 | Штуцер | |
| 56 | 1***2 | Трубка | |
| 58 | 1***3 | Тяга | |
| 59 | 1***4 | Пружина | |
| 61 | 1***3 | Шкив | |
| 62 | 1***1 | Шкив | |
| 64 | 1***3 | Шайба | |
| 65 | 1***9 | Шайба | |
| 66 | 1***1 | Шайба | |
| 67 | 1***9 | Вал | |
| 69 | 1***1 | Втулка | |
| 71 | 1***2 | Втулка | |
| 73 | 1***4 | Кольцо | |
| 74 | 1***5 | Профиль | |
| 75 | 1***6 | Профиль | |
| 76 | 1***7 | Профиль | |
| 78 | 1***8 | Профиль | |
| 79 | 1***2 | Щиток | |
| 81 | 1***7 | Крышка | |
| 82 | 1***7 | Гайка | |
| 84 | 1***4 | Ось | |
| 85 | 1***6 | Крышка подшипника | |
| 88 | 1***1 | Шкив | |
| 89 | 1***4 | Упор | |
| 90 | 1***4 | Болт | |
| 91 | 1***2 | Втулка | |
| 95 | D***D | Болт | |
| 95 | М***9 | Болт | |
| 96 | D***D | Болт | |
| 96 | М***2 | Болт | |
| 97 | М***9 | Болт | |
| 102 | М***9 | Болт | |
| 107 | D***D | Болт | |
| 107 | М***9 | Болт | |
| 108 | М***9 | Болт | |
| 109 | М***1 | Болт | |
| 111 | М***9 | Болт | |
| 112 | М***9 | Болт | |
| 113 | М***9 | Болт | |
| 114 | М***9 | Болт | |
| 120 | D***d | Винт с полукруглой низкой головкой | |
| 120 | М***9 | Болт | |
| 121 | М***9 | Болт | |
| 123 | D***D | Винт | |
| 123 | М***9 | Болт | |
| 124 | D***d | Болт с полукруглой низкой головкой | |
| 124 | М***9 | Болт | |
| 125 | D***d | Болт с полукруглой низкой головкой | |
| 125 | М***9 | Болт | |
| 126 | В***1 | Винт | |
| 127 | В***9 | Винт | |
| 128 | D***D | Гайка | |
| 128 | М***2 | Гайка | |
| 129 | D***D | Гайка | |
| 129 | М***9 | Гайка | |
| 130 | D***D | Гайка | |
| 130 | D***D | Гайка | |
| 130 | М***1 | Гайка | |
| 131 | М***9 | Гайка | |
| 132 | М***9 | Гайка | |
| 136 | М***9 | Гайка | |
| 139 | М***9 | Гайка | |
| 140 | М***9 | Гайка | |
| 142 | М***9 | Гайка | |
| 145 | 5***9 | Шайба | |
| 147 | 8***9 | Шайба 8Т 65Г 019 | |
| 148 | 1***9 | Шайба 10Т 65Г 019 | |
| 149 | 1***9 | Шайба | |
| 150 | 1***9 | Шайба | |
| 151 | 1***9 | Шайба 16Т 65Г 019 | |
| 153 | С***1 | Шайба | |
| 157 | D***D | Шайба | |
| 157 | С***9 | Шайба | |
| 159 | D***d | Шайба | |
| 159 | С***9 | Шайба | |
| 161 | С***9 | Шайба | |
| 163 | D***D | Шайба | |
| 163 | С***9 | Шайба С 12.01.019 | |
| 165 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 168 | С***9 | Шайба | |
| 170 | D***D | Шайба | |
| 170 | С***9 | Шайба | |
| 172 | С***9 | Шайба | |
| 173 | С***9 | Шайба | |
| 175 | C***9 | Шайба | |
| 176 | С***9 | Шайба | |
| 178 | C***9 | Шайба | |
| 180 | С***1 | Шайба | |
| 182 | С***9 | Шайба | |
| 187 | 3***9 | Шплинт | |
| 187 | D***d | Шплинт | |
| 188 | 4***9 | Шплинт | |
| 189 | 4***9 | Шплинт | |
| 190 | 5***9 | Шплинт | |
| 192 | 5***9 | Шплинт | |
| 195 | 1***Р | Масленка | |
| 200 | 6***Р | Ось | |
| 205 | 6***Р | Ось | |
| 210 | 8***6 | Шпонка | |
| 212 | 2***0 | Шпонка | |
| 213 | Н***0 | Опора (для комбайнов с копнителем) | |
| 225 | Г***В | Вибратор | |
| 225 | Г***Е | Вибратор | |
| 225 | Г***1 | Вибратор | |
| 225 | Е***1 | Вибратор | |
| 230 | R***0 | Гайка заклепочная | |
| 231 | R***5 | Гайка заклепочная | |
| 236 | S***F | Штуцер проходной | |
| 237 | D***6 | Гайка | |
| 238 | D***t | Кольцо режущее |
