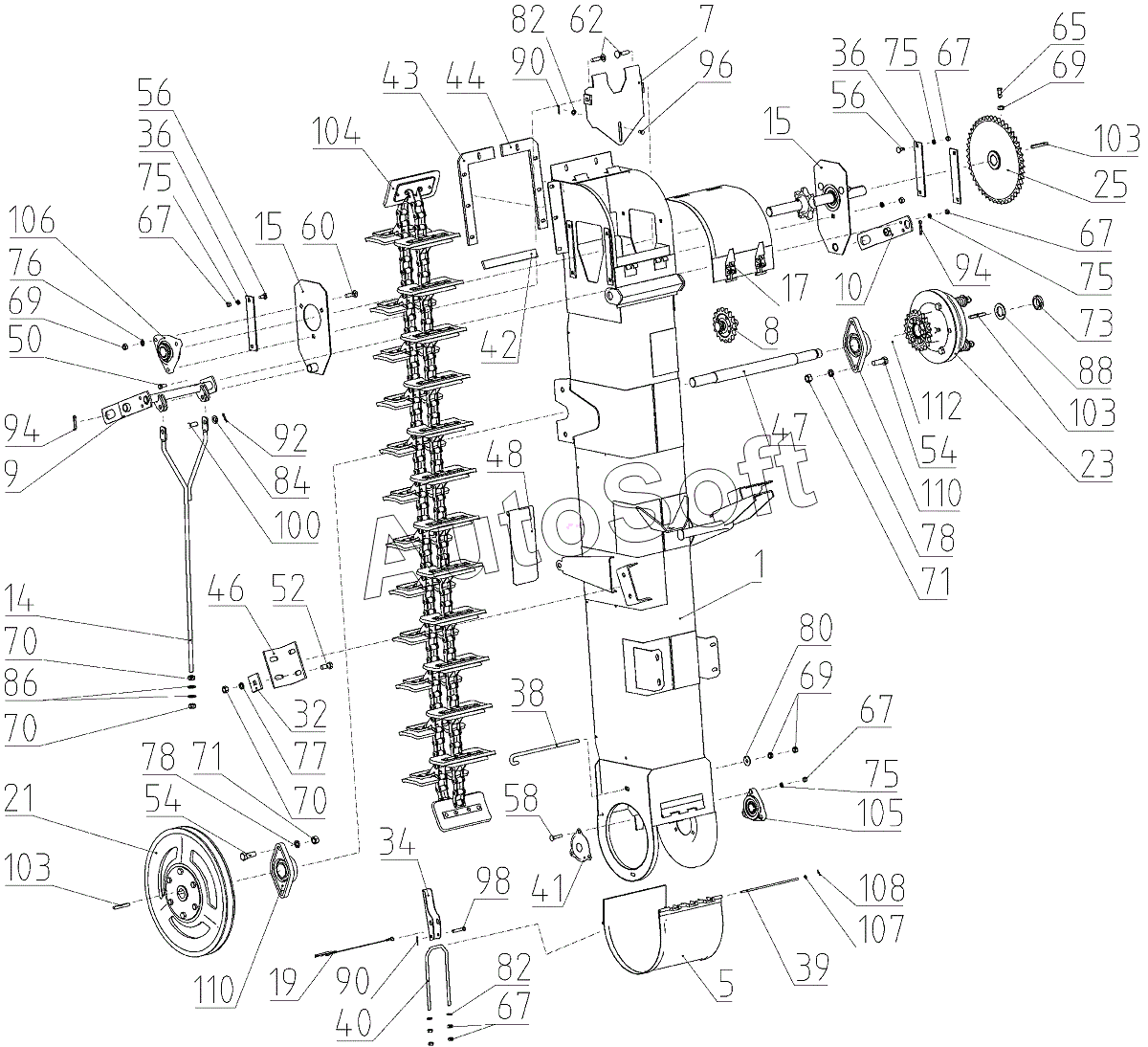

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Элеватор зерновой (152.50.03.000), Иллюстрация действительна для техники, произведенной с 20150501 по 20171115
76
88
86
84
82
82
82
82
82
82
82
80
78
78
77
90
90
75
75
75
75
73
71
71
71
71
70
70
70
70
70
70
70
70
70
70
69
69
69
69
69
69
69
67
67
67
67
67
67
67
67
67
67
67
112
110
110
110
110
110
109
108
107
106
105
104
103
103
103
100
98
96
94
94
94
94
92
90
90
23
43
42
41
40
39
38
36
36
34
32
25
44
21
19
17
15
15
14
10
9
8
7
5
56
56
65
62
60
58
1
56
56
56
56
56
54
54
54
54
54
52
50
48
47
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Корпус | |
| 5 | Р***А | Крышка | |
| 7 | Р***Б | Удлинитель | |
| 8 | 5***2 | Звездочка натяжная | |
| 9 | 1***0 | Рычаг | |
| 10 | 1***0 | Пластина | |
| 12 | 1***0 | Вал | |
| 14 | 1***0 | Тяга | |
| 15 | 1***0 | Пластина | |
| 17 | 1***0 | Крышка | |
| 19 | 1***0 | Поводок | |
| 21 | 1***0 | Шкив | |
| 23 | 1***0 | Механизм предохранительный | |
| 25 | 1***0 | Звездочка | |
| 32 | Р***4 | Шайба | |
| 34 | Р***А | Рукоятка | |
| 36 | Р***9 | Планка | |
| 38 | Р***2 | Крюк | |
| 39 | 1***5 | Ось | |
| 39 | Р***4 | Ось | |
| 40 | Р***А | Вилка | |
| 41 | А***8 | Крышка | |
| 42 | 1***1 | Уплотнение | |
| 43 | 1***2 | Уплотнение | |
| 44 | 1***1 | Уплотнение | |
| 46 | 1***3 | Кронштейн | |
| 47 | 1***7 | Вал | |
| 48 | 4***А | Заслонка | |
| 50 | D***D | Болт | |
| 50 | М***9 | Болт | |
| 52 | D***D | Болт | |
| 52 | М***9 | Болт | |
| 54 | D***D | Болт | |
| 54 | М***9 | Болт | |
| 56 | D***d | Болт с полукруглой низкой головкой | |
| 56 | D***d | Винт с полукруглой низкой головкой | |
| 56 | М***9 | Болт | |
| 58 | D***d | Болт с полукруглой низкой головкой | |
| 58 | D***D | Винт | |
| 58 | D***D | Болт | |
| 58 | М***9 | Болт | |
| 60 | D***d | Болт с полукруглой низкой головкой | |
| 60 | D***d | Винт с полукруглой низкой головкой | |
| 60 | М***9 | Болт | |
| 62 | D***d | Болт с полукруглой низкой головкой | |
| 62 | D***d | Винт с полукруглой низкой головкой | |
| 62 | М***9 | Болт | |
| 65 | В***1 | Винт | |
| 65 | М***Н | Винт | |
| 67 | D***D | Гайка | |
| 67 | М***2 | Гайка | |
| 69 | D***D | Гайка | |
| 69 | М***9 | Гайка | |
| 70 | D***D | Гайка | |
| 70 | D***D | Гайка | |
| 70 | М***1 | Гайка | |
| 71 | D***D | Гайка | |
| 71 | М***9 | Гайка | |
| 73 | М***9 | Гайка | |
| 75 | 8***9 | Шайба 8Т 65Г 019 | |
| 76 | 1***9 | Шайба 10Т 65Г 019 | |
| 77 | 1***9 | Шайба | |
| 78 | 1***9 | Шайба | |
| 80 | С***9 | Шайба | |
| 82 | D***d | Шайба | |
| 82 | D***D | Шайба | |
| 82 | С***9 | Шайба | |
| 84 | 1***d | Шайба | |
| 84 | С***9 | Шайба | |
| 86 | С***9 | Шайба | |
| 88 | D***d | Шайба | |
| 88 | С***9 | Шайба | |
| 90 | 2***9 | Шплинт | |
| 90 | D***D | Шплинт | |
| 92 | 3***9 | Шплинт | |
| 92 | D***d | Шплинт | |
| 92 | D***d | Шплинт | |
| 94 | 5***9 | Шплинт | |
| 94 | D***d | Шплинт | |
| 96 | 6***р | Ось | |
| 98 | 6***Р | Ось | |
| 100 | 6***Р | Ось | |
| 103 | 8***3 | Шпонка | |
| 104 | 0***7 | Транспортер цепной | |
| 104 | А***7 | Транспортер цепной | |
| 104 | А***2 | Транспортер цепной | |
| 105 | Н***0 | Опора | |
| 106 | Н***0 | Опора (для комбайнов с копнителем) | |
| 107 | D***d | Шайба | |
| 107 | С***9 | Шайба | |
| 108 | 1***9 | Шплинт | |
| 108 | D***D | Шплинт | |
| 109 | Н***9 | Шайба | |
| 110 | F***F | Узел подшипниковый | |
| 110 | L***8 | Узел подшипниковый | |
| 112 | Н***8 | Втулка |
