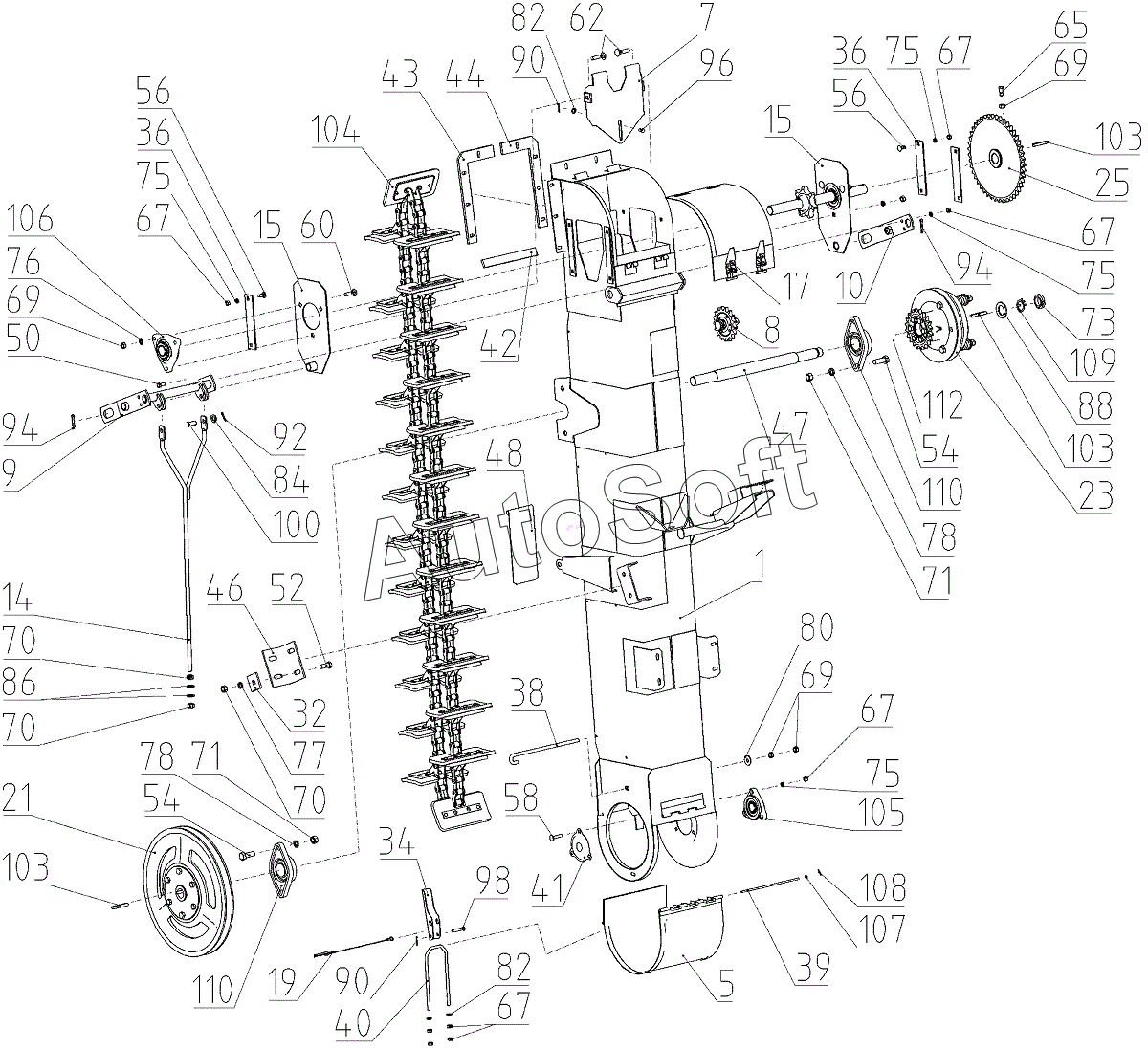

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Элеватор зерновой (152.50.03.000), Иллюстрация действительна для техники, произведенной с 20171001
1
5
7
8
9
10
14
15
15
17
19
21
23
25
32
34
36
36
38
39
40
41
42
43
44
46
47
48
50
52
54
54
54
54
54
56
56
56
56
56
56
56
58
60
62
65
67
67
67
67
67
67
67
67
67
67
67
69
69
69
69
69
69
69
70
70
70
70
70
70
70
70
70
70
71
71
71
71
73
75
75
75
75
76
77
78
78
80
82
82
82
82
82
82
82
84
86
88
90
90
90
90
92
94
94
94
94
96
98
100
103
103
103
104
105
106
107
108
109
110
110
110
110
110
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Корпус | |
| 5 | Р***А | Крышка | |
| 7 | Р***Б | Удлинитель | |
| 8 | 5***2 | Звездочка натяжная | |
| 9 | 1***0 | Рычаг | |
| 10 | 1***0 | Пластина | |
| 12 | 1***0 | Вал | |
| 14 | 1***0 | Тяга | |
| 15 | 1***0 | Пластина | |
| 17 | 1***0 | Крышка | |
| 19 | 1***0 | Поводок | |
| 21 | 1***0 | Шкив | |
| 23 | 1***0 | Механизм предохранительный | |
| 25 | 1***0 | Звездочка | |
| 32 | Р***4 | Шайба | |
| 34 | Р***А | Рукоятка | |
| 36 | Р***9 | Планка | |
| 38 | Р***2 | Крюк | |
| 39 | 1***5 | Ось | |
| 39 | Р***4 | Ось | |
| 40 | Р***А | Вилка | |
| 41 | А***8 | Крышка | |
| 42 | 1***1 | Уплотнение | |
| 43 | 1***2 | Уплотнение | |
| 44 | 1***1 | Уплотнение | |
| 46 | 1***3 | Кронштейн | |
| 47 | 1***7 | Вал | |
| 48 | 4***А | Заслонка | |
| 50 | D***D | Болт | |
| 50 | М***9 | Болт | |
| 52 | D***D | Болт | |
| 52 | М***9 | Болт | |
| 54 | D***D | Болт | |
| 54 | М***9 | Болт | |
| 56 | D***d | Болт с полукруглой низкой головкой | |
| 56 | D***d | Винт с полукруглой низкой головкой | |
| 56 | М***9 | Болт | |
| 58 | D***d | Болт с полукруглой низкой головкой | |
| 58 | D***D | Винт | |
| 58 | D***D | Болт | |
| 58 | М***9 | Болт | |
| 60 | D***d | Болт с полукруглой низкой головкой | |
| 60 | D***d | Винт с полукруглой низкой головкой | |
| 60 | М***9 | Болт | |
| 62 | D***d | Болт с полукруглой низкой головкой | |
| 62 | D***d | Винт с полукруглой низкой головкой | |
| 62 | М***9 | Болт | |
| 65 | В***1 | Винт | |
| 65 | М***Н | Винт | |
| 67 | D***D | Гайка | |
| 67 | М***2 | Гайка | |
| 69 | D***D | Гайка | |
| 69 | М***9 | Гайка | |
| 70 | D***D | Гайка | |
| 70 | D***D | Гайка | |
| 70 | М***1 | Гайка | |
| 71 | D***D | Гайка | |
| 71 | М***9 | Гайка | |
| 73 | М***9 | Гайка | |
| 75 | 8***9 | Шайба 8Т 65Г 019 | |
| 76 | 1***9 | Шайба 10Т 65Г 019 | |
| 77 | 1***9 | Шайба | |
| 78 | 1***9 | Шайба | |
| 80 | С***9 | Шайба | |
| 82 | D***d | Шайба | |
| 82 | D***D | Шайба | |
| 82 | С***9 | Шайба | |
| 84 | 1***d | Шайба | |
| 84 | С***9 | Шайба | |
| 86 | С***9 | Шайба | |
| 88 | D***d | Шайба | |
| 88 | С***9 | Шайба | |
| 90 | 2***9 | Шплинт | |
| 90 | D***D | Шплинт | |
| 92 | 3***9 | Шплинт | |
| 92 | D***d | Шплинт | |
| 92 | D***d | Шплинт | |
| 94 | 5***9 | Шплинт | |
| 94 | D***d | Шплинт | |
| 96 | 6***р | Ось | |
| 98 | 6***Р | Ось | |
| 100 | 6***Р | Ось | |
| 103 | 8***3 | Шпонка | |
| 104 | 0***7 | Транспортер цепной | |
| 104 | А***7 | Транспортер цепной | |
| 104 | А***2 | Транспортер цепной | |
| 105 | Н***0 | Опора | |
| 106 | Н***0 | Опора (для комбайнов с копнителем) | |
| 107 | D***d | Шайба | |
| 107 | С***9 | Шайба | |
| 108 | 1***9 | Шплинт | |
| 108 | D***D | Шплинт | |
| 109 | Н***9 | Шайба | |
| 110 | F***F | Узел подшипниковый | |
| 110 | L***8 | Узел подшипниковый | |
| 112 | Н***8 | Втулка |
