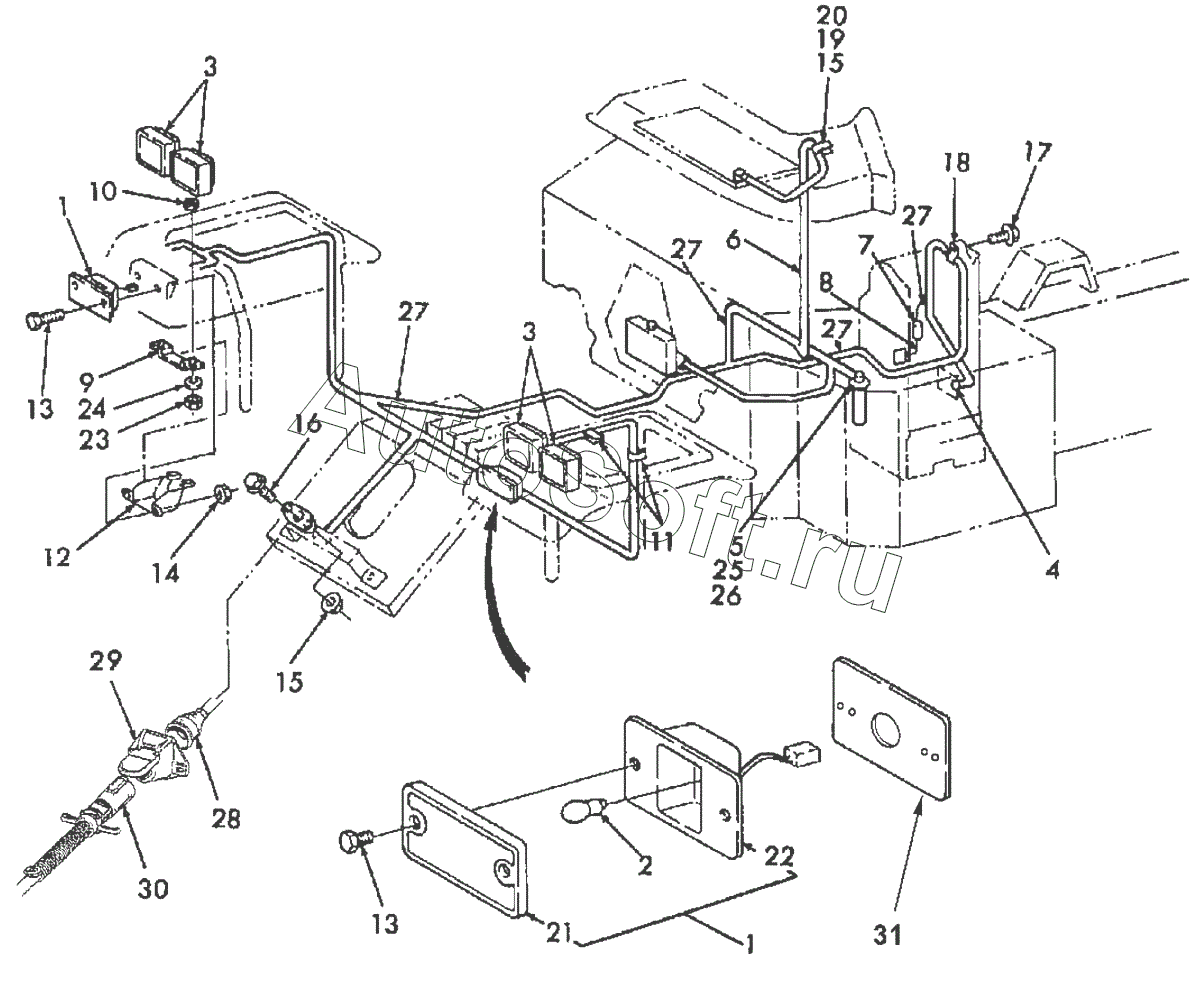

Каталог запасных частей к технике: РСМ 2375 (2020). Электрооборудование задней рамы (2375.03.002)
23
14
15
15
16
17
18
19
20
21
22
13
13
24
25
26
27
27
27
27
28
29
30
31
6
1
1
1
1
2
3
3
4
5
6
7
8
9
9
9
10
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86052415 | 8***5 | Жгут задней рамы | |
| 86052415R | 8***R | Жгут задней рамы | |
| 1 | 8***2 | Лампа - сигнал ограничения хода, хвостовая часть | |
| 1 | 8***6 | Лампа- светодиод красного свечения | |
| 2 | 8***3 | Лампа | |
| 3 | 9***8 | Фара рабочая | |
| 4 | 9***3 | Датчик магнитный | |
| 5 | 9***3 | Датчик уровня топлива | |
| 6 | 8***5 | Жгут задней рамы | |
| 6 | 8***9 | Проводка - электрическая, задняя рама | |
| 7 | 0***7 | Датчик давления трансмиссии | |
| 8 | 9***1 | Рукав в сборе | |
| 9 | 8***8 | Кронштейн заднего крыла | |
| 9 | 8***R | Кронштейн | |
| 9 | 8***R | Кронштейн | |
| 10 | 0***4 | Шайба - нейлон, толщина | |
| 12 | 8***5 | Крышка - кабели заднего крыла | |
| 12 | 8***7 | Крышка проводки заднего крыла | |
| 13 | 8***1 | Винт- крепежный , плоскоконическая головка | |
| 14 | 8***6 | Шестигранная гайка, фланцевая | |
| 15 | 8***8 | Гайка шестигранная | |
| 16 | 9***4 | Болт шестигранный | |
| 17 | 0***5 | Колпачковый винт- шестигранник | |
| 18 | 8***7 | Клипса / провода и трубы | |
| 19 | 9***2 | Зажим, кабель | |
| 20 | 0***0 | Шайба - стопорная, внешний зуб | |
| 21 | 8***3 | Линза - акрил, красная, задняя фара | |
| 22 | 8***1 | Прокладка | |
| 23 | 9***5 | Гайка | |
| 24 | 8***9 | Шайба - стопорная | |
| 25 | 8***6 | Прокладка - датчик топливной линии | |
| 26 | 8***5 | Винт | |
| 27 | 0***7 | Скоба - затяжная, нейлон | |
| 28 | 9***9 | Резиновый чехол | |
| 29 | 0***5 | Разъем-входящий в крышку корпуса, электрический прицеп | |
| 30 | 0***4 | Соединительная заглушка | |
| 31 | 8***6 | Прокладка - черная, крепление заднего огня |
