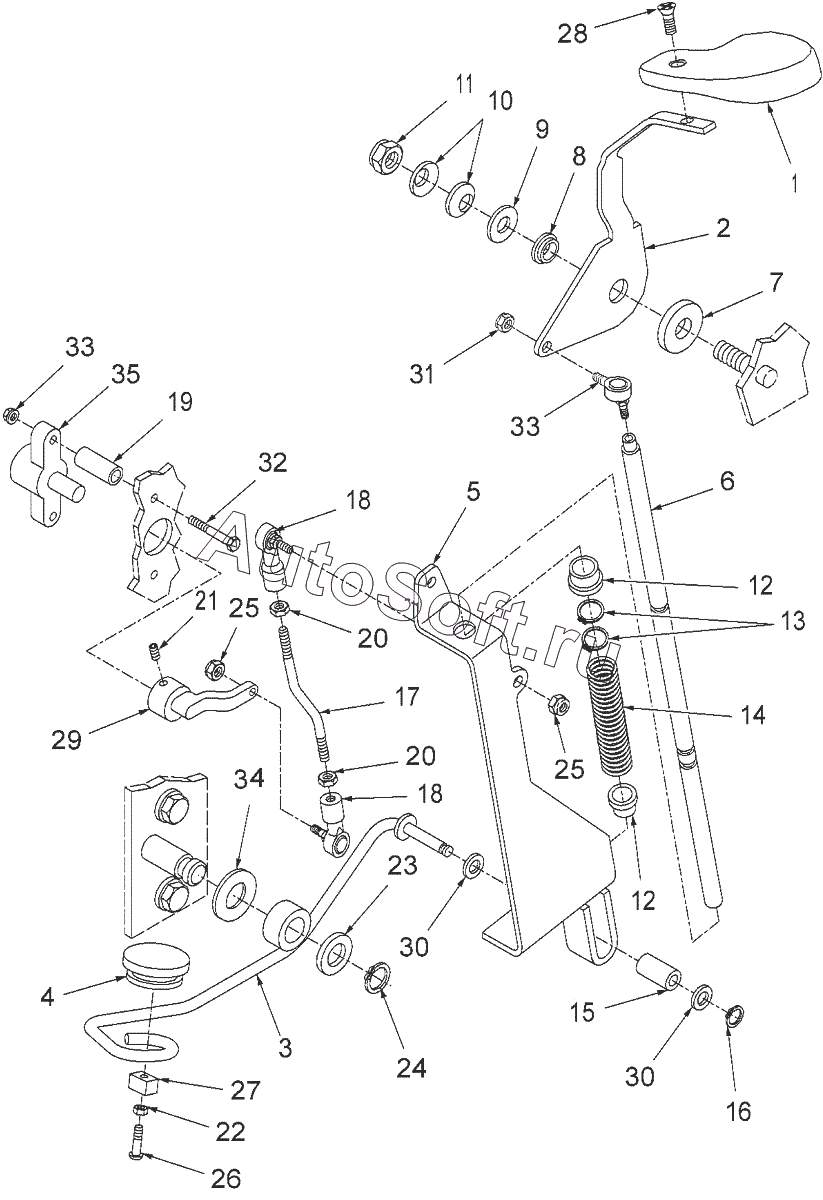

Каталог запасных частей к технике: РСМ 2375 (2020). Рычаги управления акселератором (2375.01.007)
26
17
18
18
19
19
20
20
21
22
23
24
25
25
16
27
28
29
29
30
30
31
32
33
33
34
35
7
2
2
3
3
4
5
5
6
6
7
1
8
9
10
11
12
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Ручка ручного управления | |
| 2 | 8***1 | Рычаг | |
| 2 | 8***R | Рычаг | |
| 3 | 8***1 | Рычаг - сварная конструкция, замедлитель | |
| 3 | 8***R | Рычаг замедлителя | |
| 4 | 9***1 | Накладка - резина, педаль акселлератора | |
| 5 | 8***2 | Пластина | |
| 5 | 8***R | Пластина | |
| 6 | 8***0 | Тяга - замедлитель, механизм дросселя в сборе | |
| 6 | 8***R | Ось | |
| 7 | 9***7 | Шайба фрикционная | |
| 7 | К***2 | Накладка фрикционная | |
| 8 | 0***3 | Втулка - фланец | |
| 9 | 8***4 | Шайба - плоская стальная | |
| 10 | 0***8 | Шайба - пружинная | |
| 11 | 8***6 | Гайка | |
| 12 | 0***1 | Втулка - нейлон, фланцевый | |
| 13 | 0***6 | Кольцо, стопорное | |
| 14 | 8***8 | Пружина сжатия | |
| 14 | Р***А | Пружина | |
| 15 | 8***9 | Втулка - прокладка, нейлон | |
| 16 | 8***9 | Кольцо, стопорное | |
| 17 | 8***1 | Тяга - дроссель | |
| 18 | 9***2 | Наконечник | |
| 19 | 8***9 | Втулка рычага | |
| 19 | 8***R | Втулка | |
| 20 | 8***8 | Стопорная гайка | |
| 21 | 8***6 | Комплект - винты, шестигранник | |
| 22 | 0***2 | Гайка-шестигранная m8 класс | |
| 23 | 0***5 | Втулка - рукав | |
| 24 | 0***9 | Кольцо - стопор, внешнее, диаметр | |
| 25 | 9***2 | Стопорная гайка, нейлон | |
| 26 | 8***4 | Болт | |
| 27 | 8***3 | Кронштейн - стопор замедлителя | |
| 28 | 0***7 | Винт- крепежный | |
| 29 | 8***4 | Рычаг акселератора | |
| 29 | 8***R | Рычаг | |
| 30 | 0***6 | Шайба - плоская, стальная | |
| 31 | 9***2 | Стопорная гайка, нейлон | |
| 32 | 8***3 | Винт | |
| 33 | 0***6 | Шестигранная гайка, фланцевая | |
| 34 | 8***6 | Шайба - изогнутая пружинная | |
| 35 | 8***8 | Потенциометр оборотов двигателя |
