Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Элеватор зерновой
12
12
12
12
13
14
14
14
14
16
17
18
18
19
19
20
20
22
28
28
28
33
51
52
52
52
53
53
54
54
55
56
57
58
59
59
60
60
60
60
61
61
62
63
63
63
64
64
65
66
67
67
67
67
68
69
70

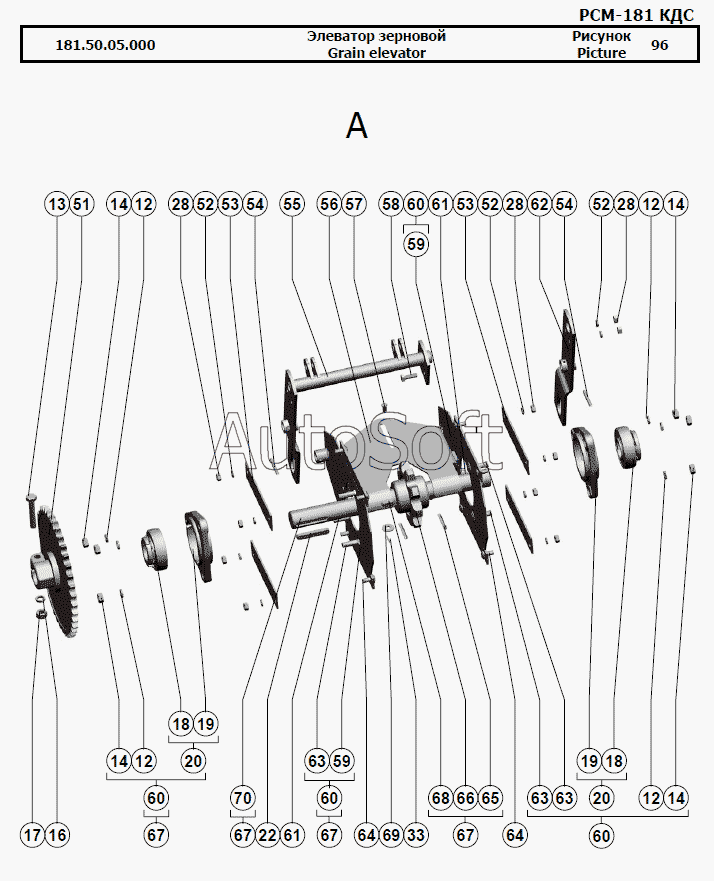

181.50.05.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.50.05.000 | 1***0 | Элеватор зерновой | |
| 1 | [***] | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 2 | [***] | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 3 | [***] | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 4 | 1***0 | Крышка | |
| 5 | 1***2 | Тяга | |
| 6 | 1***0 | Тяга | |
| 7 | 1***0 | Корпус | |
| 8 | 1***1 | Пружина | |
| 9 | 1***0 | Звездочка натяжная | |
| 10 | [***] | Шайба С.20.01.019 ГОСТ 11371-78 | |
| 11 | [***] | Шплинт 5x32.019 ГОСТ 397-79 | |
| 12 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 13 | [***] | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 | |
| 14 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 15 | 1***0 | Звездочка | |
| 16 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 17 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 18 | [***] | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 19 | Н***6 | Корпус подшипника | |
| 20 | Н***0 | Опора подшипника | |
| 21 | 1***2 | Вал | |
| 22 | [***] | Шпонка 10x8x63 ГОСТ 23360-78 | |
| 23 | 0***8 | Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80 | |
| 24 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 25 | [***] | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 26 | Н***4 | Корпус подшипника | |
| 27 | Н***0 | Опора (для комбайнов с копнителем) | |
| 28 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 29 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 30 | Р***А | Вилка | |
| 31 | [***] | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | |
| 32 | Р***А | Рукоятка | |
| 33 | [***] | Шплинт 2x16.019 ГОСТ 397-79 | |
| 34 | 1***6 | Крышка подшипника | |
| 35 | [***] | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 36 | Р***2 | Крюк | |
| 37 | 1***0 | Крышка | |
| 38 | 4***А | Заслонка | |
| 39 | Р***4 | Ось | |
| 40 | 1***0 | Втулка | |
| 41 | 1***8 | Шайба | |
| 42 | 1***2 | Шайба сферическая | |
| 43 | 1***7 | Пружина | |
| 44 | [***] | Гайка М24х2-6H.04.35.019 ГОСТ 5916-70 | |
| 45 | [***] | Шпонка 8x7x63 ГОСТ 23360-78 | |
| 46 | [***] | Шайба С.24х3,9.01.019 ГОСТ 11371-78 | |
| 47 | 1***4 | Втулка | |
| 48 | 1***5 | Кольцо | |
| 49 | 1***0 | Муфта | |
| 50 | 1***0 | Шкив натяжной | |
| 51 | 1***0 | Звездочка | |
| 52 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 53 | Р***9 | Планка | |
| 54 | [***] | Шплинт 5x36.019 ГОСТ 397-79 | |
| 55 | 1***0 | Рычаг | |
| 56 | 1***0 | Удлинитель | |
| 57 | [***] | Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80 | |
| 58 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 59 | 1***0 | Ползун | |
| 60 | 1***0 | Шибер | |
| 61 | [***] | Болт М10х45.46.019 ГОСТ 7802-81 | |
| 62 | 1***0 | Рычаг | |
| 63 | [***] | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 64 | [***] | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 65 | [***] | Шплинт 5x50.019 ГОСТ 397-79 | |
| 66 | 1***1 | Звездочка | |
| 67 | 1***0 | Вал | |
| 68 | [***] | Шпонка 10x8x56 ГОСТ 23360-78 | |
| 69 | [***] | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | |
| 70 | 1***4 | Вал |
