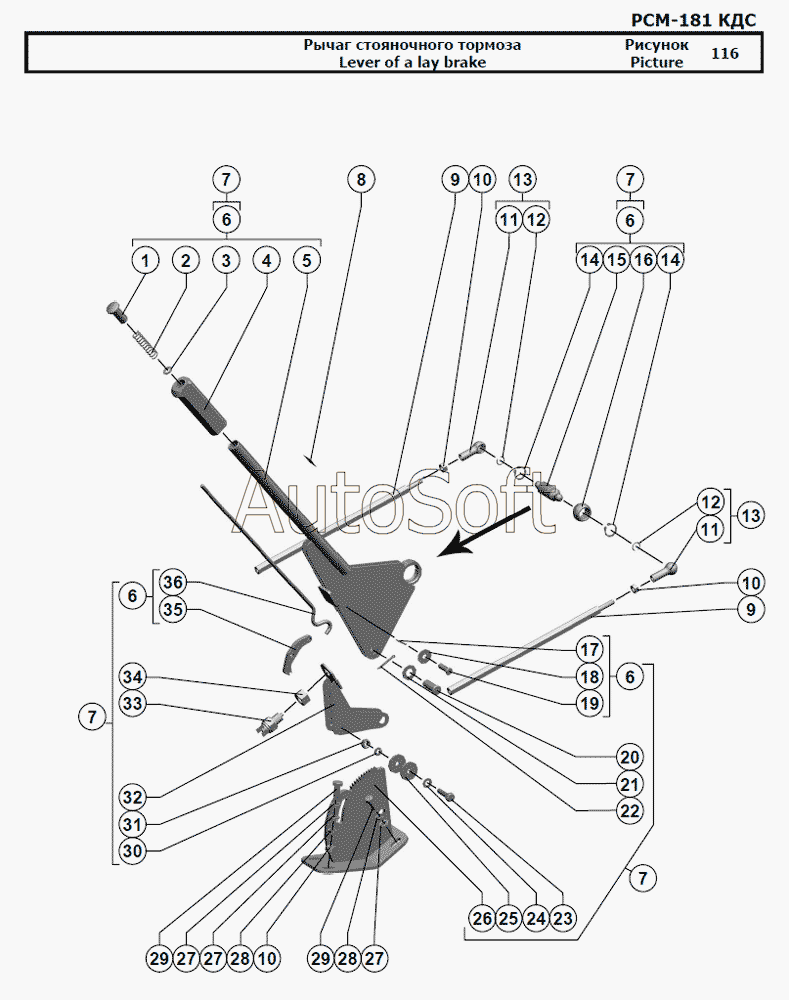

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Рычаг стояночного тормоза
28
28
20
21
22
23
24
25
26
27
27
27
19
29
29
30
31
32
33
34
35
36
10
10
10
2
3
4
5
6
6
6
6
7
7
7
7
8
9
9
1
11
11
12
12
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Кнопка | |
| 2 | 5***3 | Пружина | |
| 3 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 4 | Р***А | Рукоятка | |
| 5 | 1***0 | Щека | |
| 6 | 1***0 | Рычаг | |
| 7 | 1***0 | Рычаг стояночного тормоза | |
| 8 | 1***8 | Табличка-символ | |
| 9 | 1***1 | Удлинитель | |
| 10 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 11 | Р***А | Корпус шарнира | |
| 12 | Р***А | Кольцо | |
| 13 | 1***0 | Шарнир | |
| 14 | [***] | Кольцо C20 ГОСТ 13942-86 | |
| 15 | Р***А | Ось | |
| 16 | Р***4 | Втулка | |
| 17 | [***] | Шплинт 2x16.019 ГОСТ 397-79 | |
| 18 | [***] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 19 | [***] | Ось 6-8 b12x25.35.Ц9хр ГОСТ 9650-80 | |
| 20 | [***] | Ось 6-12 b12x30.35.Ц9хр ГОСТ 9650-80 | |
| 21 | [***] | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 22 | [***] | Шплинт 3,2x25.019 ГОСТ 397-79 | |
| 23 | [***] | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 | |
| 24 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 25 | Р***2 | Шайба | |
| 26 | 1***0 | Сектор | |
| 27 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 28 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 29 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 30 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 31 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 32 | 1***0 | Кронштейн | |
| 33 | В***. | Выключатель света заднего хода | |
| 34 | [***] | Гайка М14х1,5-6H.6.019 ГОСТ 5915-70 | |
| 35 | 1***2 | Собачка | |
| 36 | 1***1 | Тяга |
