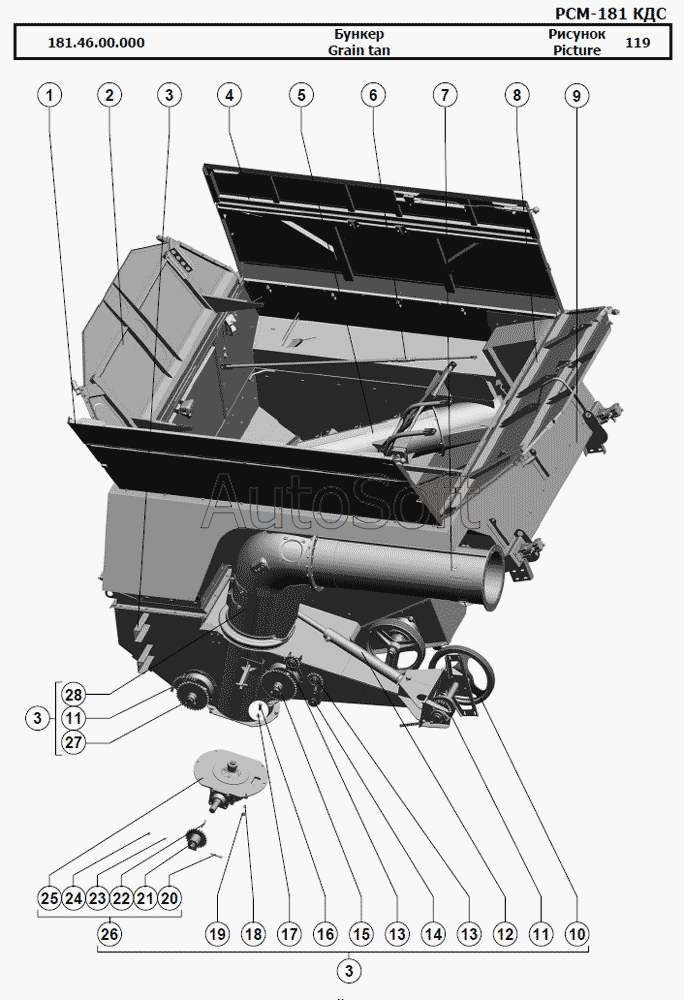

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Бункер
15
181.46.00.000
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
13
12
11
11
10
9
8
7
6
5
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.46.00.000 | 1***0 | Бункер | |
| 1 | 1***0 | Крыша | |
| 2 | 1***0 | Секция | |
| 3 | 1***0 | Основание | |
| 4 | 1***0 | Крыша | |
| 5 | 1***0 | Шнек загрузочный | |
| 6 | 1***0 | Тяга | |
| 7 | 1***0 | Шнек | |
| 8 | 1***0 | Секция | |
| 9 | 1***0 | Строение верхнее | |
| 10 | 1***0 | Контрпривод выгрузного устройства | |
| 11 | 1***0 | Цепь | |
| 12 | 1***0 | Гидроцилиндр | |
| 13 | 1***0 | Звездочка натяжная | |
| 14 | 1***0 | Опора | |
| 15 | 1***0 | Шнек бункера | |
| 16 | [***] | Болт М14-6gx40.88.35.019 ГОСТ 7798-70 | |
| 17 | [***] | Шайба С.14х5.01.019 ГОСТ 11371-78 | |
| 18 | [***] | Шайба 14Т 65Г 019 ГОСТ 6402-70 | |
| 19 | [***] | Гайка М14-6H.6.019 ГОСТ 5915-70 | |
| 20 | [***] | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 | |
| 21 | 1***0 | Звездочка | |
| 22 | [***] | Шпонка 12x8x80 ГОСТ 23360-78 | |
| 23 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 24 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 25 | 1***0 | Редуктор | |
| 26 | 1***0 | Редуктор | |
| 27 | 1***0 | Шнек бункера | |
| 28 | 1***0 | Колено |
