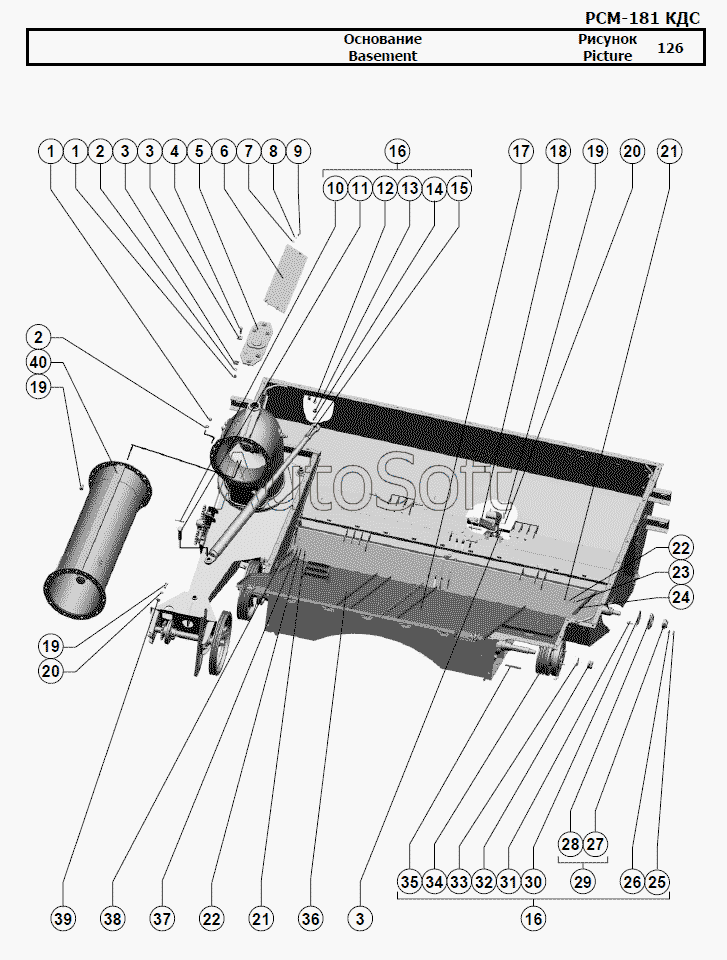

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Основание
40
39
38
37
36
10
18
17
16
16
16
15
14
13
12
11
19
19
19
9
8
7
6
5
4
3
3
3
2
2
27
35
34
33
32
31
30
29
28
1
1
26
25
24
23
22
22
21
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 2 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Р***1 | Шайба | |
| 4 | [***] | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 | |
| 5 | 1***0 | Кронштейн | |
| 6 | 1***3 | Крышка | |
| 7 | [***] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 8 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 9 | [***] | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 10 | [***] | Шплинт 5x50.019 ГОСТ 397-79 | |
| 11 | 1***4 | Ось | |
| 12 | [***] | Гайка М16х1,5-6H.04.019 ГОСТ 5916-70 | |
| 13 | [***] | Гайка М16х1,5-6H.6.019 ГОСТ 5915-70 | |
| 14 | [***] | Шайба С.16х1,4.01.019 ГОСТ 11371-78 | |
| 15 | 1***0 | Гидроцилиндр | |
| 16 | 1***0 | Основание | |
| 17 | 1***0 | Дно | |
| 18 | 1***0 | Электромеханизм | |
| 19 | [***] | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | |
| 20 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 21 | [***] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | |
| 22 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 23 | [***] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 24 | 1***1 | Профиль | |
| 25 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 26 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 27 | 1***0 | Подшипник | |
| 28 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 29 | Н***0 | Опора | |
| 30 | А***8 | Крышка | |
| 31 | [***] | Болт М8х35.46.019 ГОСТ 7802-81 | |
| 32 | [***] | Гайка М30х2-6H.04.019 ГОСТ 5916-70 | |
| 33 | [***] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | |
| 34 | 1***0 | Шкив | |
| 35 | [***] | Шпонка 10x8x110 ГОСТ 23360-78 | |
| 36 | 1***0 | Вибродно | |
| 37 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 38 | 1***0 | Профиль | |
| 39 | [***] | Шайба С.12х5.01.019 ГОСТ 11371-78 | |
| 40 | 1***0 | Шнек | |
| 41 | 6***А | Ось | |
| 42 | [***] | Заклёпка 4х18.01.10кп.016 ГОСТ 10299-80 | |
| 43 | 5***5 | Крышка | |
| 44 | [***] | Подшипник 180204К10С27 ГОСТ 8882-75 | |
| 45 | 5***9 | Звездочка | |
| 46 | 5***1 | Звездочка z=17 t=19,05 | |
| 47 | Р***2 | Втулка | |
| 48 | [***] | Шайба C 20х1.01.019 ГОСТ 10450-78 | |
| 49 | [***] | Шайба C 20х2.01.019 ГОСТ 10450-78 | |
| 50 | Р***4 | Шайба | |
| 51 | [***] | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 52 | [***] | Гайка М14-6H.6.019 ГОСТ 5915-70 | |
| 53 | [***] | Гайка М14-6H.04.019 ГОСТ 5916-70 | |
| 54 | 1***0 | Звездочка натяжная | |
| 55 | 1***0 | Планка | |
| 56 | 4***А | Пружина | |
| 57 | 1***0 | Шнек вертикальный | |
| 58 | 1***4 | Вал | |
| 59 | [***] | Опора FY55FM | |
| 60 | [***] | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 61 | [***] | Болт М16-6gx40.88.35.019 ГОСТ 7798-70 | |
| 62 | 1***7 | Втулка | |
| 63 | 1***8 | Втулка | |
| 64 | 1***2 | Шкив | |
| 65 | 1***3 | Шкив | |
| 66 | 1***4 | Шайба | |
| 67 | [***] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | |
| 68 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 69 | 1***2 | Втулка | |
| 70 | 1***0 | Опора | |
| 71 | [***] | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 |
