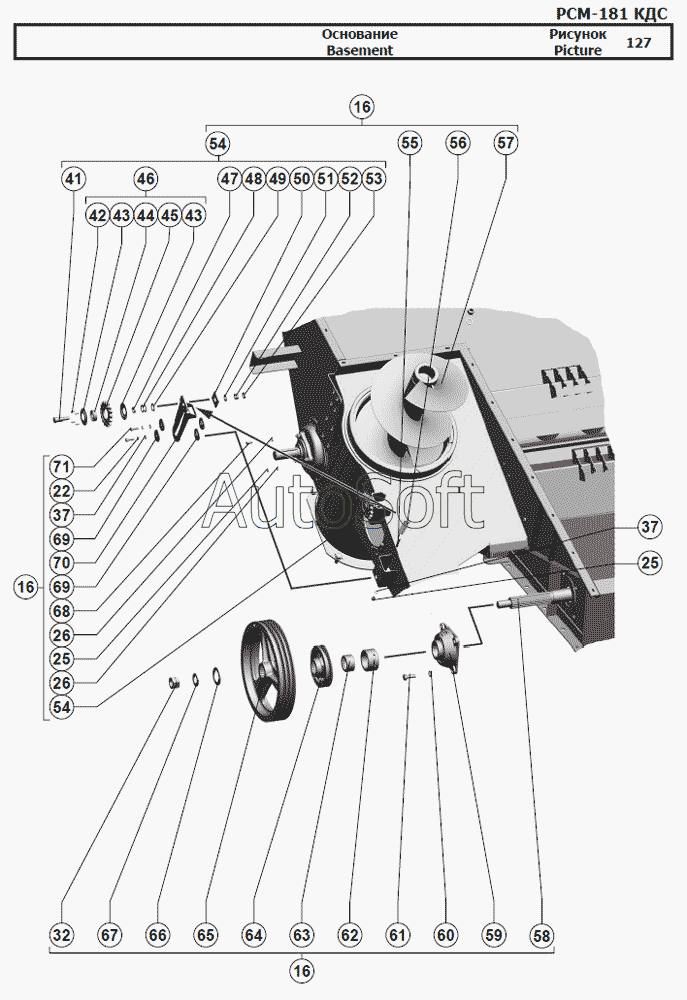

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Основание
45
53
52
51
50
49
48
47
46
54
54
44
43
43
42
41
37
37
63
71
70
69
69
68
67
66
65
64
62
61
60
59
58
57
56
55
16
16
16
16
32
26
26
25
25
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 2 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Р***1 | Шайба | |
| 4 | [***] | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 | |
| 5 | 1***0 | Кронштейн | |
| 6 | 1***3 | Крышка | |
| 7 | [***] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 8 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 9 | [***] | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 10 | [***] | Шплинт 5x50.019 ГОСТ 397-79 | |
| 11 | 1***4 | Ось | |
| 12 | [***] | Гайка М16х1,5-6H.04.019 ГОСТ 5916-70 | |
| 13 | [***] | Гайка М16х1,5-6H.6.019 ГОСТ 5915-70 | |
| 14 | [***] | Шайба С.16х1,4.01.019 ГОСТ 11371-78 | |
| 15 | 1***0 | Гидроцилиндр | |
| 16 | 1***0 | Основание | |
| 17 | 1***0 | Дно | |
| 18 | 1***0 | Электромеханизм | |
| 19 | [***] | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | |
| 20 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 21 | [***] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | |
| 22 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 23 | [***] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 24 | 1***1 | Профиль | |
| 25 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 26 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 27 | 1***0 | Подшипник | |
| 28 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 29 | Н***0 | Опора | |
| 30 | А***8 | Крышка | |
| 31 | [***] | Болт М8х35.46.019 ГОСТ 7802-81 | |
| 32 | [***] | Гайка М30х2-6H.04.019 ГОСТ 5916-70 | |
| 33 | [***] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | |
| 34 | 1***0 | Шкив | |
| 35 | [***] | Шпонка 10x8x110 ГОСТ 23360-78 | |
| 36 | 1***0 | Вибродно | |
| 37 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 38 | 1***0 | Профиль | |
| 39 | [***] | Шайба С.12х5.01.019 ГОСТ 11371-78 | |
| 40 | 1***0 | Шнек | |
| 41 | 6***А | Ось | |
| 42 | [***] | Заклёпка 4х18.01.10кп.016 ГОСТ 10299-80 | |
| 43 | 5***5 | Крышка | |
| 44 | [***] | Подшипник 180204К10С27 ГОСТ 8882-75 | |
| 45 | 5***9 | Звездочка | |
| 46 | 5***1 | Звездочка z=17 t=19,05 | |
| 47 | Р***2 | Втулка | |
| 48 | [***] | Шайба C 20х1.01.019 ГОСТ 10450-78 | |
| 49 | [***] | Шайба C 20х2.01.019 ГОСТ 10450-78 | |
| 50 | Р***4 | Шайба | |
| 51 | [***] | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 52 | [***] | Гайка М14-6H.6.019 ГОСТ 5915-70 | |
| 53 | [***] | Гайка М14-6H.04.019 ГОСТ 5916-70 | |
| 54 | 1***0 | Звездочка натяжная | |
| 55 | 1***0 | Планка | |
| 56 | 4***А | Пружина | |
| 57 | 1***0 | Шнек вертикальный | |
| 58 | 1***4 | Вал | |
| 59 | [***] | Опора FY55FM | |
| 60 | [***] | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 61 | [***] | Болт М16-6gx40.88.35.019 ГОСТ 7798-70 | |
| 62 | 1***7 | Втулка | |
| 63 | 1***8 | Втулка | |
| 64 | 1***2 | Шкив | |
| 65 | 1***3 | Шкив | |
| 66 | 1***4 | Шайба | |
| 67 | [***] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | |
| 68 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 69 | 1***2 | Втулка | |
| 70 | 1***0 | Опора | |
| 71 | [***] | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 |
