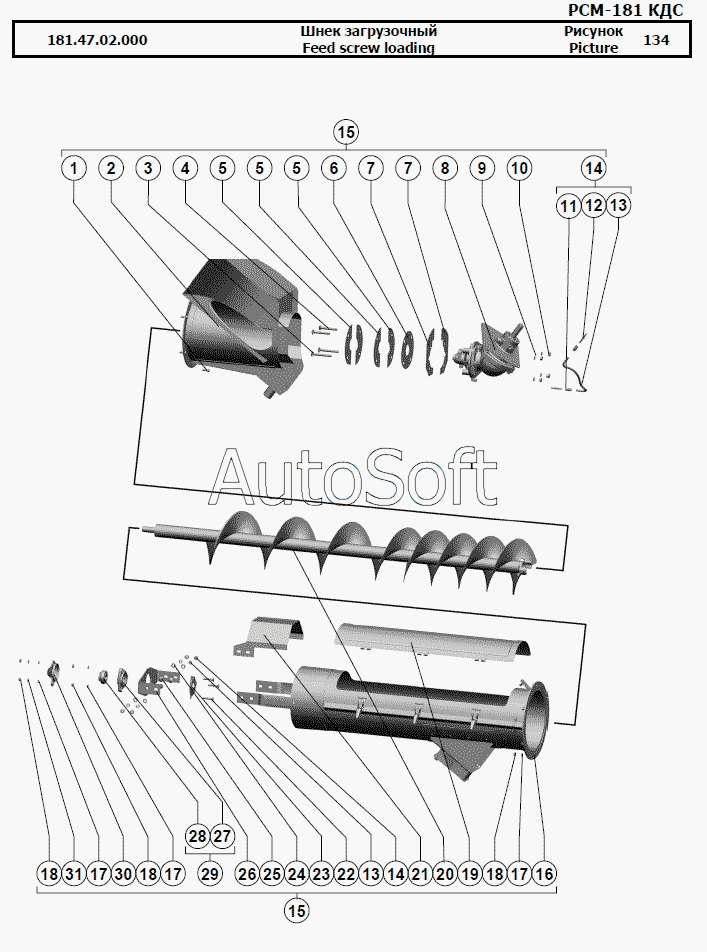

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Шнек загрузочный
1
2
3
4
5
5
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
15
16
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 2 | 1***0 | Корпус | |
| 3 | [***] | Болт М10х90.46.019 ГОСТ 7802-81 | |
| 4 | [***] | Болт М10х80.46.019 ГОСТ 7802-81 | |
| 5 | Р***8 | Диск | |
| 6 | Р***9 | Уплотнение | |
| 7 | 1***3 | Пластина | |
| 8 | 1***0 | Редуктор | |
| 9 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 10 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 11 | [***] | Муфта резьбовая 432-23031-1 | |
| 12 | [***] | Наконечник прямой 432-24162-1 | |
| 13 | 1***2 | Рукав | |
| 14 | 1***0 | Рукав | |
| 15 | 1***0 | Шнек загрузочный | |
| 16 | 1***0 | Кожух шнека | |
| 17 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 18 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 19 | 1***0 | Крышка | |
| 20 | 1***0 | Шнек | |
| 21 | 1***6 | Кожух | |
| 22 | [***] | Болт М8х45.46.019 ГОСТ 7802-81 | |
| 23 | А***8 | Крышка | |
| 24 | [***] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 25 | [***] | Болт М10х30.46.019 ГОСТ 7802-81 | |
| 26 | Р***5 | Накладка | |
| 27 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 28 | 1***0 | Подшипник | |
| 29 | Н***0 | Опора | |
| 30 | Р***1 | Колпачок | |
| 31 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
