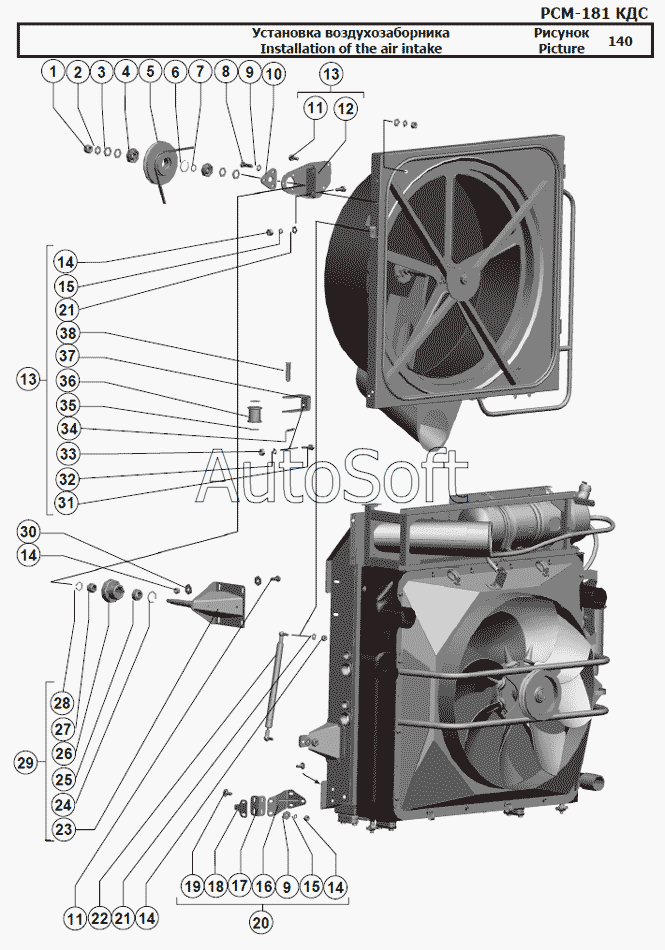

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Установка воздухозаборника
30
21
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
11
2
3
4
5
6
7
8
9
9
10
1
12
13
13
14
14
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М16х1,5-6H.6.019 ГОСТ 5915-70 | |
| 2 | [***] | Шайба С.16х1,4.01.019 ГОСТ 11371-78 | |
| 3 | [***] | Шайба C 20х2.01.019 ГОСТ 10450-78 | |
| 4 | [***] | Подшипник 180204АС17 ГОСТ 8882-75 | |
| 5 | 1***1 | Шкив | |
| 6 | [***] | Кольцо C47 ГОСТ 13943-86 | |
| 7 | 4***6 | Шайба регулировочная | |
| 8 | [***] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 9 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 10 | 1***8 | Шайба ограничительная | |
| 11 | [***] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 12 | 1***0 | Опора | |
| 13 | 1***0 | Воздухозаборник | |
| 14 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 15 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 16 | 1***0 | Кронштейн | |
| 17 | 1***0 | Кронштейн | |
| 18 | 1***4 | Ловитель | |
| 19 | [***] | Болт М10х25.46.019 ГОСТ 7802-81 | |
| 20 | 1***0 | Блок радиаторов | |
| 21 | [***] | Шайба С.10х1,4.01.019 ГОСТ 11371-78 | |
| 22 | L***U | Пневмоупор | |
| 23 | 1***0 | Ось | |
| 24 | [***] | Кольцо C42 ГОСТ 13941-86 | |
| 25 | [***] | Подшипник ШСП25 ТУ 37.553.130-90 | |
| 26 | 1***5 | Корпус | |
| 27 | 1***4 | Втулка | |
| 28 | [***] | Кольцо C25 ГОСТ 13942-86 | |
| 29 | 1***0 | Ось шарнира | |
| 30 | [***] | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 31 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 32 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 33 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 34 | [***] | Шплинт 4x25.019 ГОСТ 397-79 | |
| 35 | [***] | Шайба С.16х1,4.01.019 ГОСТ 11371-78 | |
| 36 | H***3 | Ролик | |
| 37 | 1***8 | Кронштейн | |
| 38 | [***] | Ось 6-16 b12x65.35.Ц9.хр ГОСТ 9650-80 |
