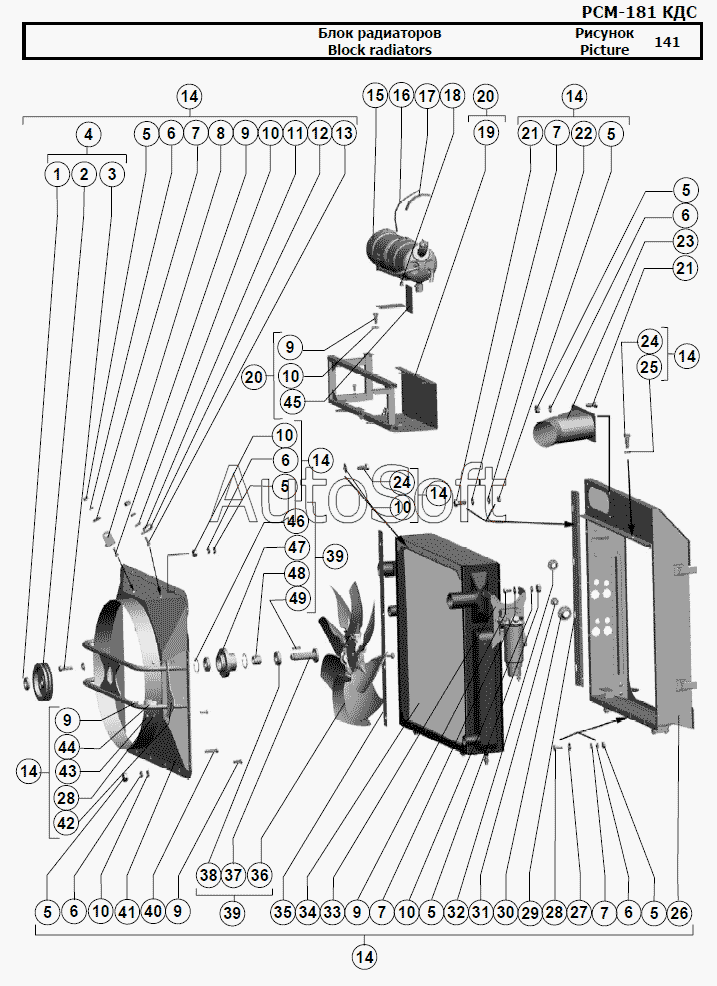

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Блок радиаторов
1
2
3
4
5
5
5
5
5
5
5
6
6
6
6
6
7
7
7
7
8
9
9
9
9
9
10
10
10
10
10
10
11
12
13
14
14
14
14
14
14
14
15
16
17
18
19
20
20
21
21
22
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М33х1,5-6H.05.019 ГОСТ 11871-88 | |
| 2 | 1***7 | Шкив | |
| 3 | [***] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 4 | 1***0 | Опора | |
| 5 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 6 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 7 | [***] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 8 | 1***3 | Кронштейн | |
| 9 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 10 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 11 | Р***3 | Хомут | |
| 12 | 5***8 | Прокладка изоляционная | |
| 13 | [***] | Болт М8-6gx30-26.88.35.019 ГОСТ 7798-70 | |
| 14 | 1***0 | Блок радиаторов | |
| 15 | [***] | Бачок расширительный ТА.066.016.100.000 | |
| 16 | 1***6 | Хомут | |
| 17 | 5***5 | Прокладка изоляционная | |
| 18 | М***1 | Пробка | |
| 19 | 1***0 | Рама | |
| 20 | 1***0 | Рама | |
| 21 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 22 | [***] | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 23 | 1***0 | Амортизатор сборный | |
| 24 | [***] | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 | |
| 25 | [***] | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 26 | 1***0 | Рамка | |
| 27 | [***] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 28 | [***] | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 29 | 1***5 | Кронштейн | |
| 30 | 1***4 | Втулка | |
| 31 | 1***1 | Втулка | |
| 32 | 1***2 | Втулка | |
| 33 | 1***1 | Кронштейн | |
| 34 | [***] | Блок радиаторов БР7511.1301.000 | |
| 35 | 1***5 | Полоса | |
| 36 | W***В | Крылач | |
| 37 | 1***5 | Вал | |
| 38 | 1***5 | Подшипник | |
| 39 | 1***0 | Опора | |
| 40 | [***] | Болт М8-6gx40-37.88.35.019 ГОСТ 7798-70 | |
| 41 | 1***0 | Диффузор | |
| 42 | 1***6 | Кронштейн | |
| 43 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 44 | Р***5 | Хомут | |
| 45 | 1***5 | Прокладка | |
| 46 | [***] | Кольцо C80 ГОСТ 13943-86 | |
| 47 | 1***2 | Фланец | |
| 48 | 1***2 | Втулка | |
| 49 | [***] | Шпонка 12x8x36 ГОСТ 23360-78 | |
| 50 | 1***3 | Щиток | |
| 51 | [***] | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 52 | [***] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 53 | 1***5 | Щиток | |
| 54 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 55 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 56 | 1***5 | Рамка | |
| 57 | 1***3 | Болт | |
| 58 | [***] | Шайба C 12х5.01.019 ГОСТ 6958-78 | |
| 59 | [***] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 60 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 61 | 1***8 | Ловитель | |
| 62 | 1***0 | Рамка | |
| 63 | 1***0 | Рамка конденсатора | |
| 64 | [***] | Ось 6-6 b12x32М.35.Ц9.хр ГОСТ 9650-80 | |
| 65 | [***] | Шплинт 1,6x14.019 ГОСТ 397-79 | |
| 66 | 5***0 | Защелка | |
| 67 | [***] | Шайба С.6.01.019 ГОСТ 11371-78 | |
| 68 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 69 | 1***8 | Прокладка | |
| 70 | Л***1 | Радиатор масляный | |
| 71 | 1***9 | Прокладка | |
| 72 | 1***9 | Скоба | |
| 73 | [***] | Болт М8-6gx50.88.35.019 ГОСТ 7798-70 | |
| 74 | Т***3 | Радиатор масляный | |
| 75 | [***] | Штуцер ввертной EGE28LMEDCF | |
| 76 | [***] | Угольник EW28LOMDCF |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
