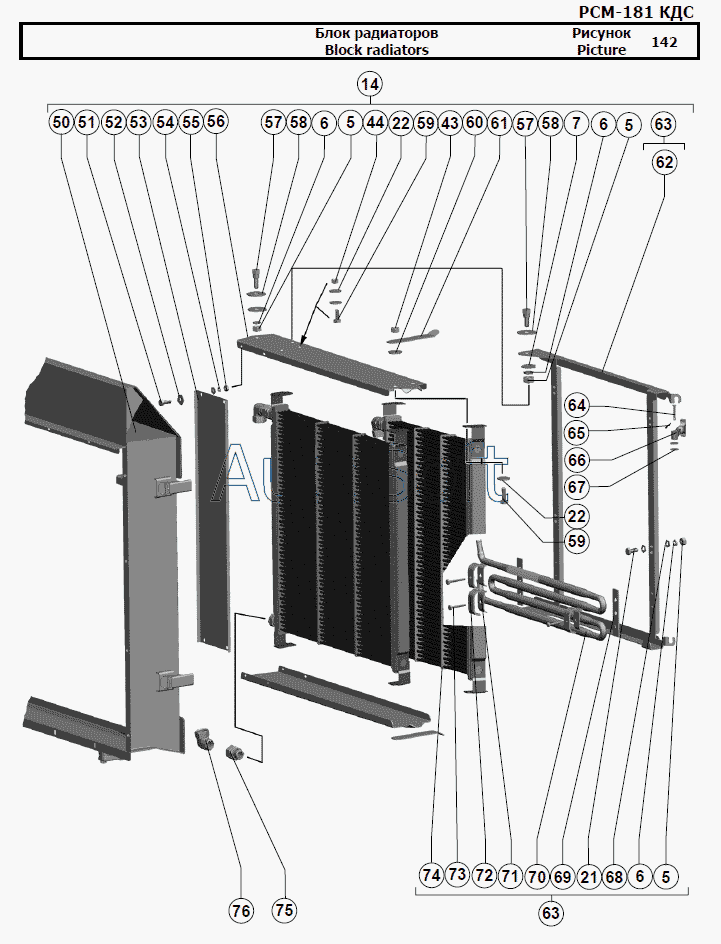

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Блок радиаторов
57
57
56
55
54
53
52
51
50
58
58
44
43
67
76
75
74
73
72
71
70
69
68
66
65
64
63
63
62
61
60
59
59
14
7
6
6
6
5
5
5
22
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М33х1,5-6H.05.019 ГОСТ 11871-88 | |
| 2 | 1***7 | Шкив | |
| 3 | [***] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 4 | 1***0 | Опора | |
| 5 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 6 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 7 | [***] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 8 | 1***3 | Кронштейн | |
| 9 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 10 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 11 | Р***3 | Хомут | |
| 12 | 5***8 | Прокладка изоляционная | |
| 13 | [***] | Болт М8-6gx30-26.88.35.019 ГОСТ 7798-70 | |
| 14 | 1***0 | Блок радиаторов | |
| 15 | [***] | Бачок расширительный ТА.066.016.100.000 | |
| 16 | 1***6 | Хомут | |
| 17 | 5***5 | Прокладка изоляционная | |
| 18 | М***1 | Пробка | |
| 19 | 1***0 | Рама | |
| 20 | 1***0 | Рама | |
| 21 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 22 | [***] | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 23 | 1***0 | Амортизатор сборный | |
| 24 | [***] | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 | |
| 25 | [***] | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 26 | 1***0 | Рамка | |
| 27 | [***] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 28 | [***] | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 29 | 1***5 | Кронштейн | |
| 30 | 1***4 | Втулка | |
| 31 | 1***1 | Втулка | |
| 32 | 1***2 | Втулка | |
| 33 | 1***1 | Кронштейн | |
| 34 | [***] | Блок радиаторов БР7511.1301.000 | |
| 35 | 1***5 | Полоса | |
| 36 | W***В | Крылач | |
| 37 | 1***5 | Вал | |
| 38 | 1***5 | Подшипник | |
| 39 | 1***0 | Опора | |
| 40 | [***] | Болт М8-6gx40-37.88.35.019 ГОСТ 7798-70 | |
| 41 | 1***0 | Диффузор | |
| 42 | 1***6 | Кронштейн | |
| 43 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 44 | Р***5 | Хомут | |
| 45 | 1***5 | Прокладка | |
| 46 | [***] | Кольцо C80 ГОСТ 13943-86 | |
| 47 | 1***2 | Фланец | |
| 48 | 1***2 | Втулка | |
| 49 | [***] | Шпонка 12x8x36 ГОСТ 23360-78 | |
| 50 | 1***3 | Щиток | |
| 51 | [***] | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 52 | [***] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 53 | 1***5 | Щиток | |
| 54 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 55 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 56 | 1***5 | Рамка | |
| 57 | 1***3 | Болт | |
| 58 | [***] | Шайба C 12х5.01.019 ГОСТ 6958-78 | |
| 59 | [***] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 60 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 61 | 1***8 | Ловитель | |
| 62 | 1***0 | Рамка | |
| 63 | 1***0 | Рамка конденсатора | |
| 64 | [***] | Ось 6-6 b12x32М.35.Ц9.хр ГОСТ 9650-80 | |
| 65 | [***] | Шплинт 1,6x14.019 ГОСТ 397-79 | |
| 66 | 5***0 | Защелка | |
| 67 | [***] | Шайба С.6.01.019 ГОСТ 11371-78 | |
| 68 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 69 | 1***8 | Прокладка | |
| 70 | Л***1 | Радиатор масляный | |
| 71 | 1***9 | Прокладка | |
| 72 | 1***9 | Скоба | |
| 73 | [***] | Болт М8-6gx50.88.35.019 ГОСТ 7798-70 | |
| 74 | Т***3 | Радиатор масляный | |
| 75 | [***] | Штуцер ввертной EGE28LMEDCF | |
| 76 | [***] | Угольник EW28LOMDCF |
