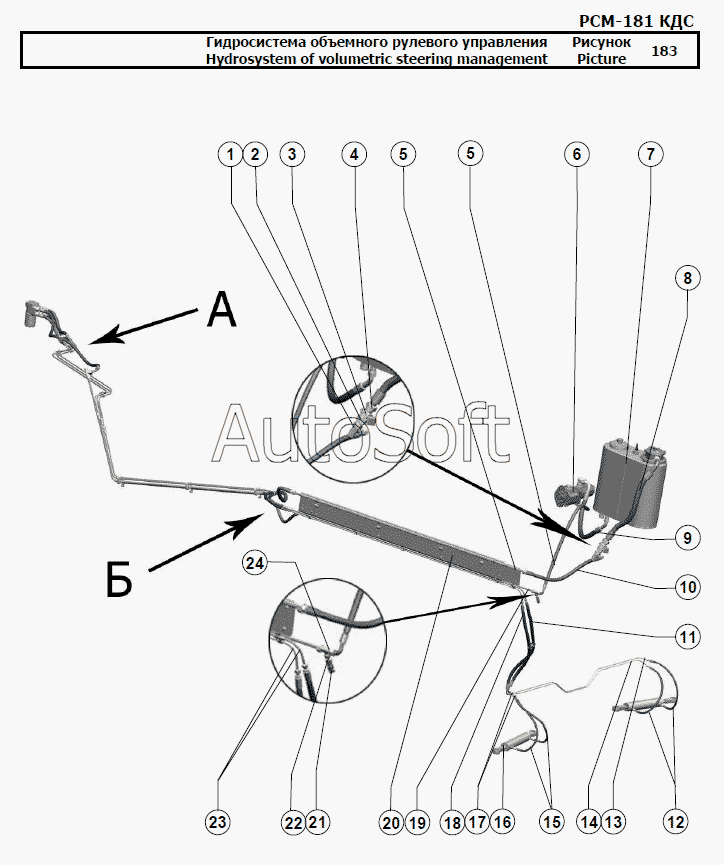

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Гидросистема объемного рулевого управления
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Штуцер переходной RED28/22LOMDCF | |
| 2 | [***] | Тройник EL28LOMDCF | |
| 3 | [***] | Штуцер переходной RED35/28LOMDCF | |
| 4 | [***] | Штуцер проходной SV35LOMDCF | |
| 5 | 2***) | Рукав армированный | |
| 6 | P***F | Тандем шестеренных насосов | |
| 7 | 1***1 | Гидробак | |
| 8 | 1***) | Рукав армированный | |
| 9 | 1***) | Рукав армированный | |
| 10 | 1***) | Рукав армированный | |
| 11 | Р***3 | РВД. 12.Б2.А3.1010.21/63 | |
| 12 | 2***8 | Рукав армированный | |
| 13 | 1***0 | Трубопровод | |
| 14 | 1***0 | Трубопровод | |
| 15 | 2***8 | Рукав армированный | |
| 16 | 1***0 | Гидроцилиндр | |
| 17 | [***] | Тройник TR12/08/08LCFX | |
| 18 | Р***3 | РВД. 12.Б2.А3.1010.21/63 | |
| 19 | 1***0 | Трубопровод | |
| 20 | 1***0 | Панель | |
| 21 | [***] | Полумуфта 102.11112JE | |
| 22 | [***] | Штуцер переходной GZ12LCF | |
| 23 | 1***0 | Трубопровод | |
| 24 | [***] | Тройник TR12/08/08LCFX | |
| 25 | G***F | Штуцер ввертной | |
| 26 | E***F | Штуцер переходной | |
| 27 | [***] | Тройник TR18/12/18LCFX | |
| 28 | 2***5 | Рукав армированный | |
| 29 | Р***3 | РВД. 12.А2.Б2.510.21/63 | |
| 30 | 1***) | Рукав армированный | |
| 31 | Р***0 | РВД. 12.Б2.А3.410.27,5/110 | |
| 32 | 1***0 | Трубопроовод | |
| 33 | 1***0 | Трубопроовод | |
| 34 | [***] | Штуцер переходной GZ18LCF | |
| 35 | [***] | Клапан X RD 18-L/10 | |
| 36 | [***] | Штуцер проходной G12LCFX | |
| 37 | 1***0 | Трубопроовод | |
| 38 | 1***0 | Трубопроовод | |
| 39 | 1***0 | Трубопроовод | |
| 40 | 1***0 | Трубопроовод | |
| 41 | [***] | Штуцер проходной G15LCFX | |
| 42 | 1***0 | Трубопровод | |
| 43 | [***] | Тройник TR22/18/22LCFX | |
| 44 | 1***0 | Трубопроовод | |
| 45 | 1***0 | Трубопроовод | |
| 46 | O***) | Насос-дозатор | |
| 47 | 1***2 | Рукав армированный | |
| 48 | Р***0 | РВД. 12.Б2.Б2.660.27,5/110 | |
| 49 | Р***3 | РВД. 12.Б2.Б2.560.21/63 | |
| 50 | Р***3 | РВД. 12.Б2.Б2.410.21/63 | |
| 51 | 2***5 | Рукав армированный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
