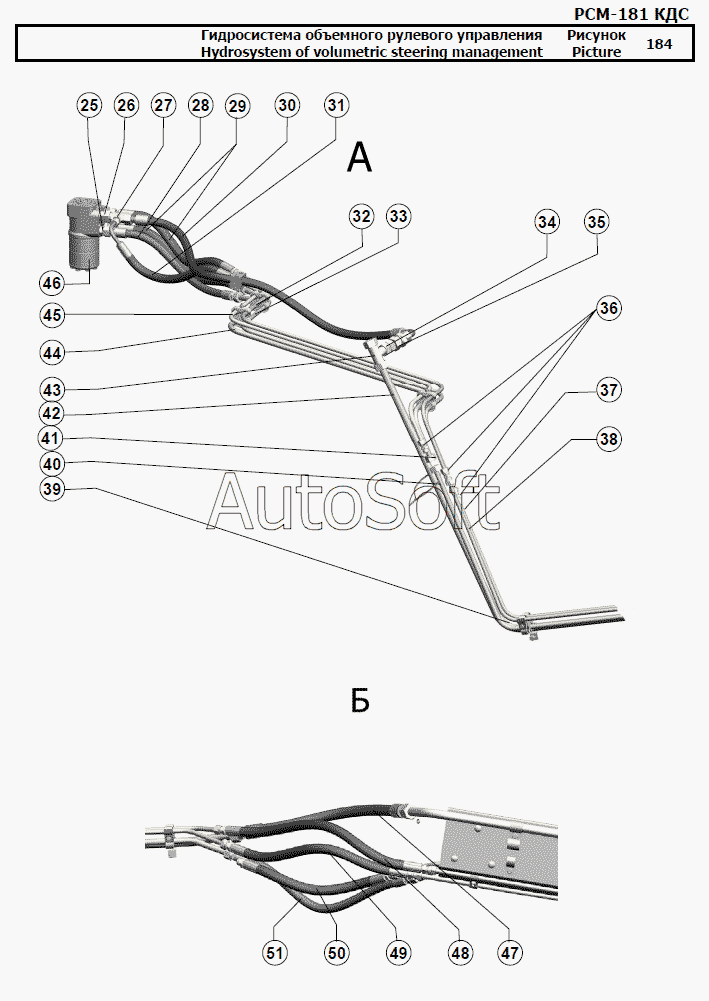

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Гидросистема объемного рулевого управления
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Штуцер переходной RED28/22LOMDCF | |
| 2 | [***] | Тройник EL28LOMDCF | |
| 3 | [***] | Штуцер переходной RED35/28LOMDCF | |
| 4 | [***] | Штуцер проходной SV35LOMDCF | |
| 5 | 2***) | Рукав армированный | |
| 6 | P***F | Тандем шестеренных насосов | |
| 7 | 1***1 | Гидробак | |
| 8 | 1***) | Рукав армированный | |
| 9 | 1***) | Рукав армированный | |
| 10 | 1***) | Рукав армированный | |
| 11 | Р***3 | РВД. 12.Б2.А3.1010.21/63 | |
| 12 | 2***8 | Рукав армированный | |
| 13 | 1***0 | Трубопровод | |
| 14 | 1***0 | Трубопровод | |
| 15 | 2***8 | Рукав армированный | |
| 16 | 1***0 | Гидроцилиндр | |
| 17 | [***] | Тройник TR12/08/08LCFX | |
| 18 | Р***3 | РВД. 12.Б2.А3.1010.21/63 | |
| 19 | 1***0 | Трубопровод | |
| 20 | 1***0 | Панель | |
| 21 | [***] | Полумуфта 102.11112JE | |
| 22 | [***] | Штуцер переходной GZ12LCF | |
| 23 | 1***0 | Трубопровод | |
| 24 | [***] | Тройник TR12/08/08LCFX | |
| 25 | G***F | Штуцер ввертной | |
| 26 | E***F | Штуцер переходной | |
| 27 | [***] | Тройник TR18/12/18LCFX | |
| 28 | 2***5 | Рукав армированный | |
| 29 | Р***3 | РВД. 12.А2.Б2.510.21/63 | |
| 30 | 1***) | Рукав армированный | |
| 31 | Р***0 | РВД. 12.Б2.А3.410.27,5/110 | |
| 32 | 1***0 | Трубопроовод | |
| 33 | 1***0 | Трубопроовод | |
| 34 | Ш***F | Штуцер переходной GZ18LCF | |
| 35 | К***0 | Клапан X RD 18-L/10 | |
| 36 | Ш***X | Штуцер проходной G12LCFX | |
| 37 | 1***0 | Трубопроовод | |
| 38 | 1***0 | Трубопроовод | |
| 39 | 1***0 | Трубопроовод | |
| 40 | 1***0 | Трубопроовод | |
| 41 | Ш***X | Штуцер проходной G15LCFX | |
| 42 | 1***0 | Трубопровод | |
| 43 | Т***X | Тройник TR22/18/22LCFX | |
| 44 | 1***0 | Трубопроовод | |
| 45 | 1***0 | Трубопроовод | |
| 46 | O***) | Насос-дозатор | |
| 47 | 1***2 | Рукав армированный | |
| 48 | Р***0 | РВД. 12.Б2.Б2.660.27,5/110 | |
| 49 | Р***3 | РВД. 12.Б2.Б2.560.21/63 | |
| 50 | Р***3 | РВД. 12.Б2.Б2.410.21/63 | |
| 51 | 2***5 | Рукав армированный |
