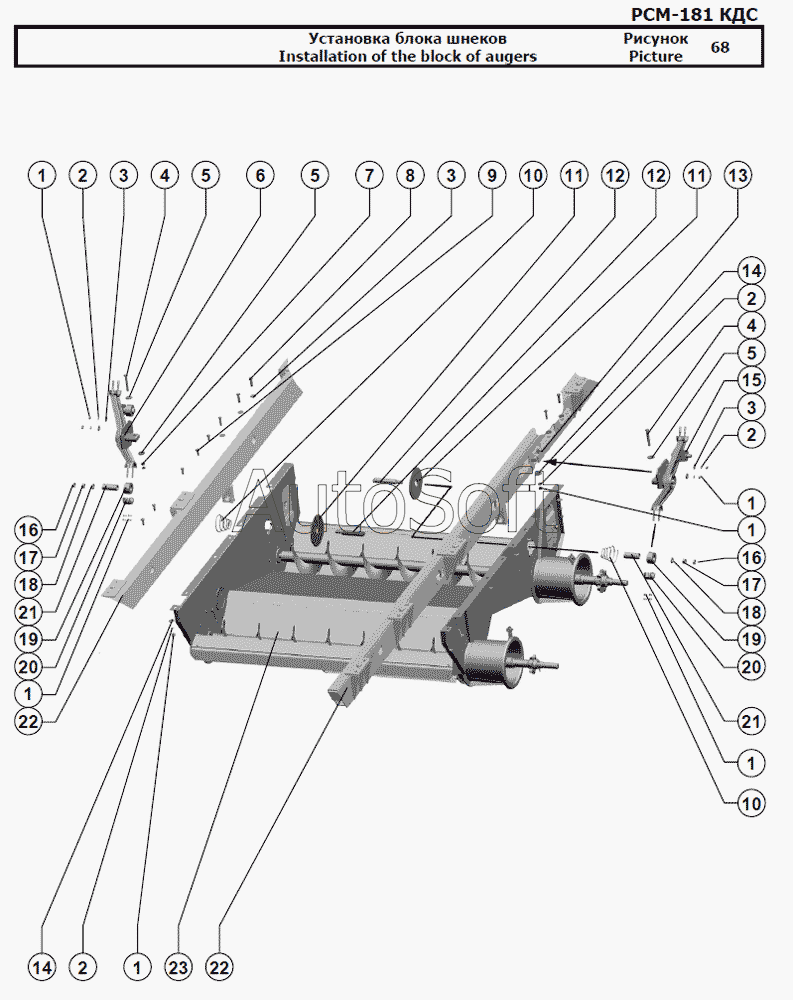

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Установка блока шнеков
12
12
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
15
14
14
13
1
1
1
1
1
1
11
11
10
10
9
8
7
6
5
5
5
4
4
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 2 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 3 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 4 | [***] | Болт М12-6gx90.88.35.019 ГОСТ 7798-70 | |
| 5 | [***] | Шайба C 12х5.01.019 ГОСТ 6958-78 | |
| 6 | 1***0 | Рычаг | |
| 7 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 8 | [***] | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 | |
| 9 | [***] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 10 | 1***7 | Пружина коническая | |
| 11 | 1***0 | Уплотнение | |
| 12 | Р***1 | Ось | |
| 13 | [***] | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 14 | [***] | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 15 | 1***1 | Рычаг | |
| 16 | [***] | Гайка М16-6H.04.019 ГОСТ 5916-70 | |
| 17 | [***] | Гайка М16-6H.6.019 ГОСТ 5915-70 | |
| 18 | [***] | Шайба С.16х5.01.019 ГОСТ 11371-78 | |
| 19 | 4***9 | Втулка | |
| 20 | 5***7 | Крышка | |
| 21 | Р***4 | Труба | |
| 22 | 1***0 | Каркас очистки | |
| 23 | 1***0 | Блок шнеков |
