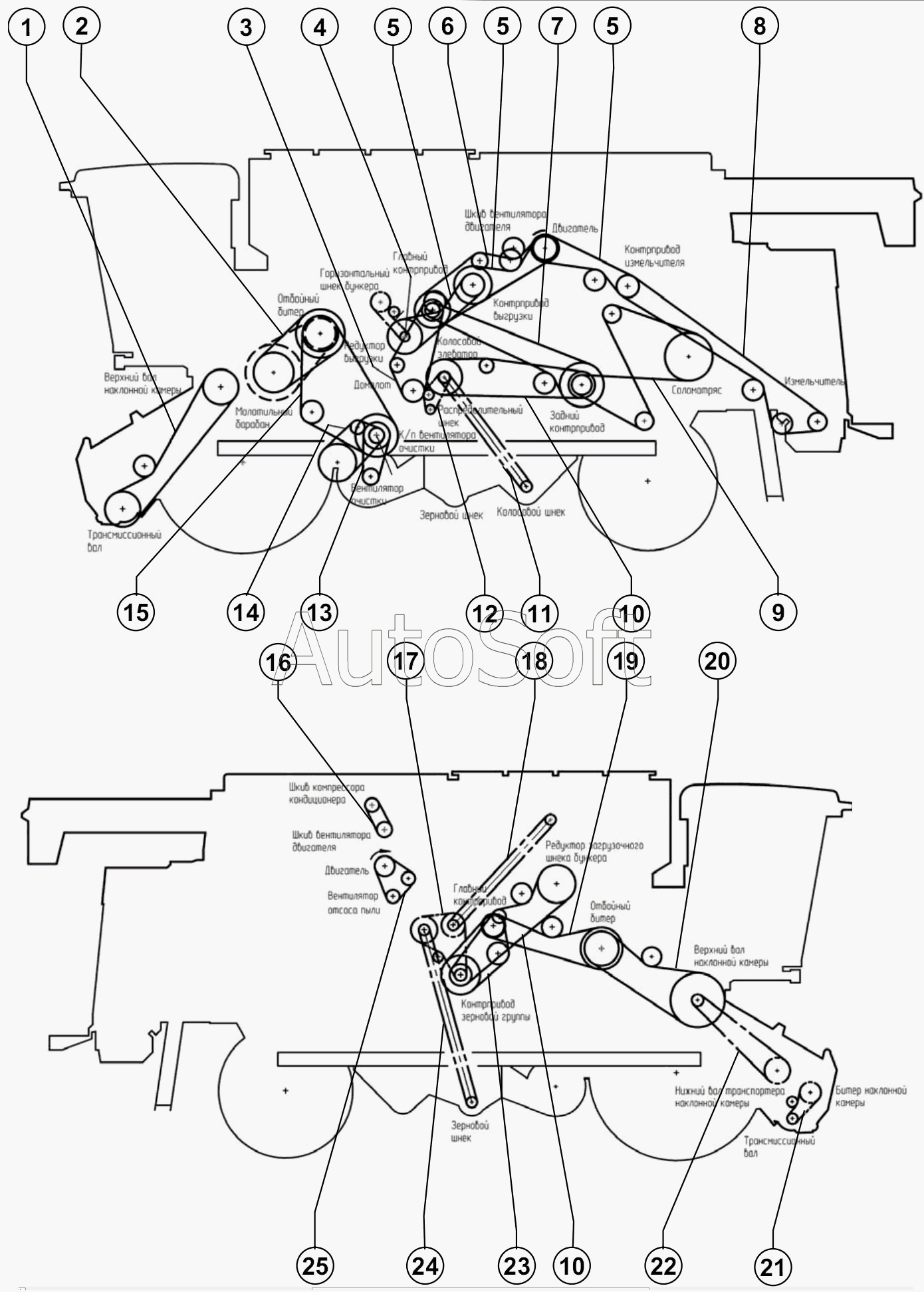

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Схема ременных и цепных передач комбайна
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
10
9
8
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***a | Ремень 4-HB 4290 La фирмы «OPTIBELT» ausf. 05 РСМ 6201094 | |
| 2 | 6***i | Ремень 68х24х2485 Li фирмы «OPTIBELT» ausf. 45 РСМ 6201246 | |
| 3 | S***p | Ремень SPB 2360 Lp фирмы «OPTIBELT» ausf. 30 РСМ 6201376 | |
| 4 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 5 | Р***5 | Ремень 2-HB 2665 La фирмы «OPTIBELT» ausf. 05 РСМ 6201316 | |
| 6 | 6***a | Ремень 6-HB 3615 La фирмы «OPTIBELT» ausf. 05 РСМ 6201249 | |
| 7 | 2***a | Ремень 2-HB 4312 La фирмы «OPTIBELT» ausf. 05 РСМ 6201378 | |
| 8 | 2***a | Ремень 2-HB 5362 La фирмы «OPTIBELT» ausf. 05 РСМ 6201375 | |
| 9 | С***i | Ремень С 22х4942 Li фирмы «OPTIBELT» ausf. 00 РСМ 6201326 | |
| 10 | S***p | Ремень SPB 3750 Lp фирмы «OPTIBELT» ausf. 30 РСМ 6201275 | |
| 11 | 1***0 | Транспортер цепной 1-1-200х100-228-46 ОСТ 23.2.18-80 81 звено (08.134.000-01) | |
| 12 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 13 | 3***i | Ремень 38х18-1440 Li фирмы «OPTIBELT» ausf. 45 РСМ 6201273 | |
| 14 | S***ф | Комплект ремней SPB 1800 Lp фирмы «OPTIBELT» ausf. 30 РСМ 6201269 (Комплект из двух одиночных ремней) | |
| 15 | S***p | Ремень SPC 3550 Lp фирмы «OPTIBELT» ausf. 00 РСМ 6201297 | |
| 16 | A***a | Ремень AVX13х1050 La ausf. 47 РСМ 6201371 фирмы «OPTIBELT» | |
| 17 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 18 | 1***0 | Транспортер цепной 1-1-200х100-152-4600 ОСТ 23.2.18-80 83 звена L = 83зв.х38 = 3154 (07.400.000-03) | |
| 19 | Р***a | Ремень 6-HB 3412 La фирмы «OPTIBELT» ausf. 05 РСМ 6201377 | |
| 20 | Р***a | Ремень KB 4 HB 3765 La фирмы «OPTIBELT» ausf. 05 РСМ 6201251 | |
| 21 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 22 | 4***0 | Транспортер цепной 4-396/448-1422-76/152-4600 ОСТ 23.2.18-80 (3518060-18350В) | |
| 23 | Р***p | Ремень SPC 2240 Lp фирмы «OPTIBELT» ausf. 05 РСМ 6201263 | |
| 24 | 1***0 | Транспортер цепной 1-1-200х100-152-4600 ОСТ 23.2.18-80 83 звена L = 83зв.х38 = 3154 (07.400.000-03) | |
| 25 | Р***p | Ремень B/17 1360 Lp ausf. 00 РСМ 6201028 фирмы «OPTIBELT» |
