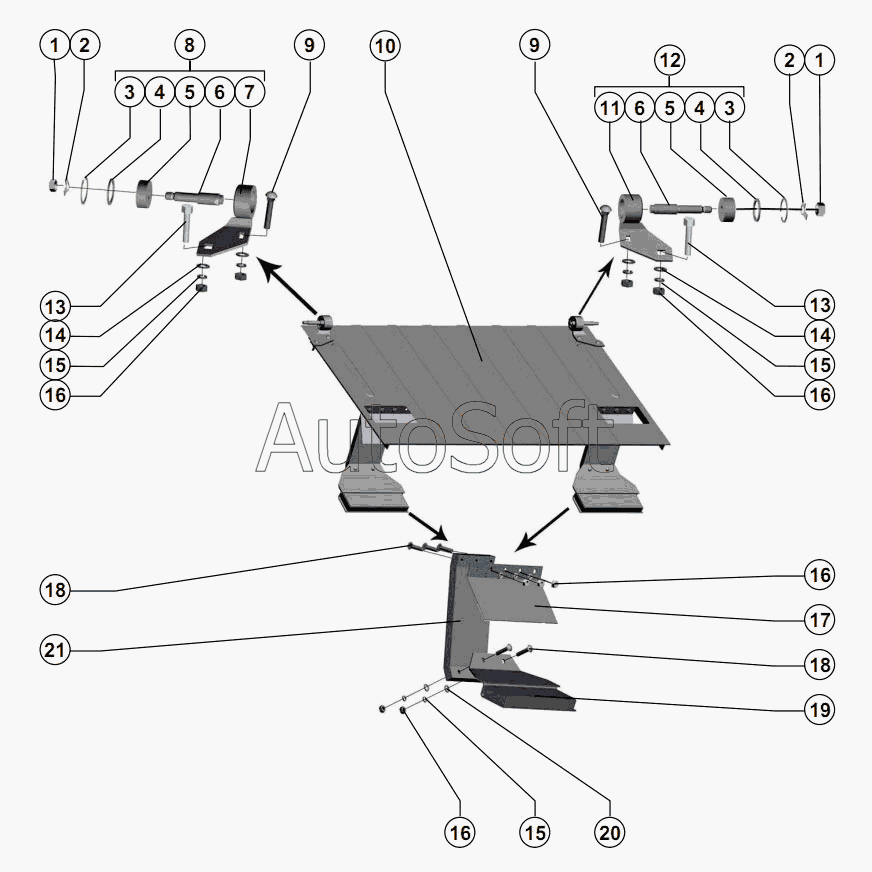

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Доска транспортирующая
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
14
15
15
15
16
16
16
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 2 | Ш***7 | Шайба 12.01.019 ГОСТ 13464-77 | |
| 3 | К***6 | Кольцо С40 ГОСТ 13943-86 | |
| 4 | Р***1 | Кольцо | |
| 5 | Р***5 | Втулка | |
| 6 | Р***4 | Палец | |
| 7 | Р***0 | Кронштейн | |
| 8 | Р***0 | Опора | |
| 9 | Б***1 | Болт М8х25 ТУ23.4617472.06-91 | |
| 10 | Р***0 | Доска транспортирующая | |
| 11 | Р***1 | Кронштейн | |
| 12 | Р***1 | Опора | |
| 13 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7798-70 | |
| 14 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 15 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 17 | Р***1 | Кронштейн | |
| 18 | Б***1 | Болт М8х35 ТУ23.4617472.06-91 | |
| 19 | Р***0 | Козырек | |
| 20 | Ш***8 | Шайба С.8.01.019 ГОСТ 6958-78 | |
| 21 | Р***2 | Ремень |
