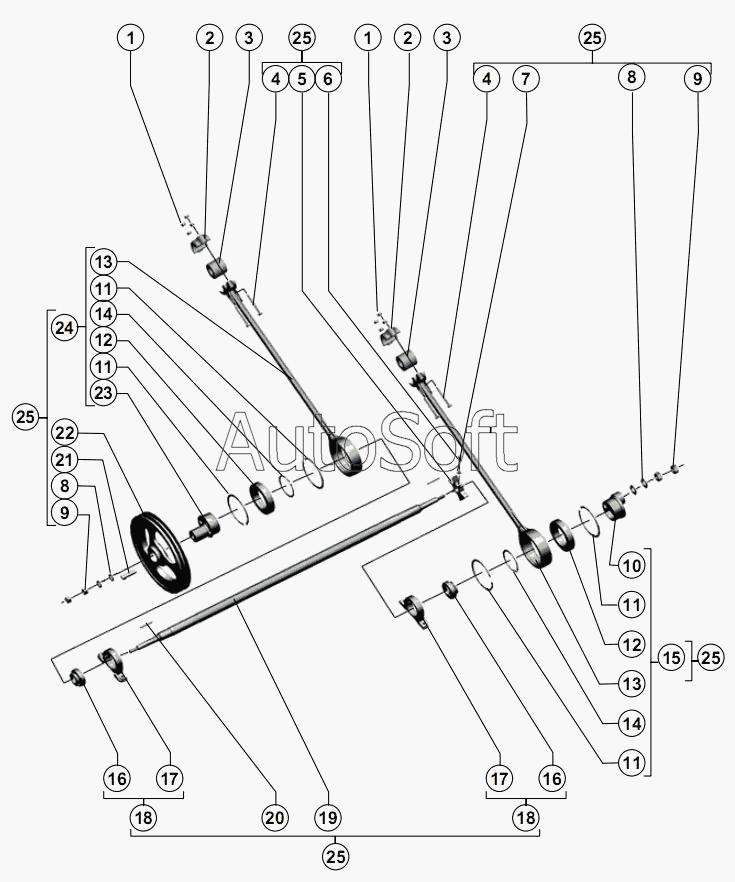

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Привод очистки
13
13
25
25
25
25
25
24
23
22
21
20
19
18
18
17
17
16
16
15
14
14
1
1
12
12
11
11
11
11
10
9
9
8
8
7
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 2 | Р***5 | Хомут | |
| 3 | Р***4 | Втулка | |
| 4 | Б***0 | Болт М10-6gх85.35.88.019 ГОСТ 7798-70 | |
| 5 | Р***А | Звёздочка | |
| 6 | В***1 | Винт М6х20.22Н ТУ 23.4617472.07-91 | |
| 7 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 8 | Ш***8 | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 9 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 10 | Р***2 | Ступица | |
| 11 | К***6 | Кольцо С150 ГОСТ 13943-86 | |
| 12 | П***й | Подшипник 2180120КС17 нестандартный | |
| 13 | Р***0 | Шатун привода очистки | |
| 14 | К***6 | Кольцо С100 ГОСТ 13942-86 | |
| 15 | Р***0 | Шатун в сборе правый | |
| 16 | Т***0 | Подшипник 1680208К10С27 | |
| 17 | Р***3 | Корпус подшипника | |
| 18 | Р***0 | Опора | |
| 19 | Р***1 | Вал | |
| 20 | Ш***8 | Шпонка 8х7х63 ГОСТ 23360-78 | |
| 21 | Р***6 | Шпонка или РСМ-10.01.01.626 | |
| 22 | Р***А | Шкив | |
| 23 | Р***1 | Ступица | |
| 24 | Р***0 | Шатун в сборе левый | |
| 25 | Р***А | Привод очистки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
