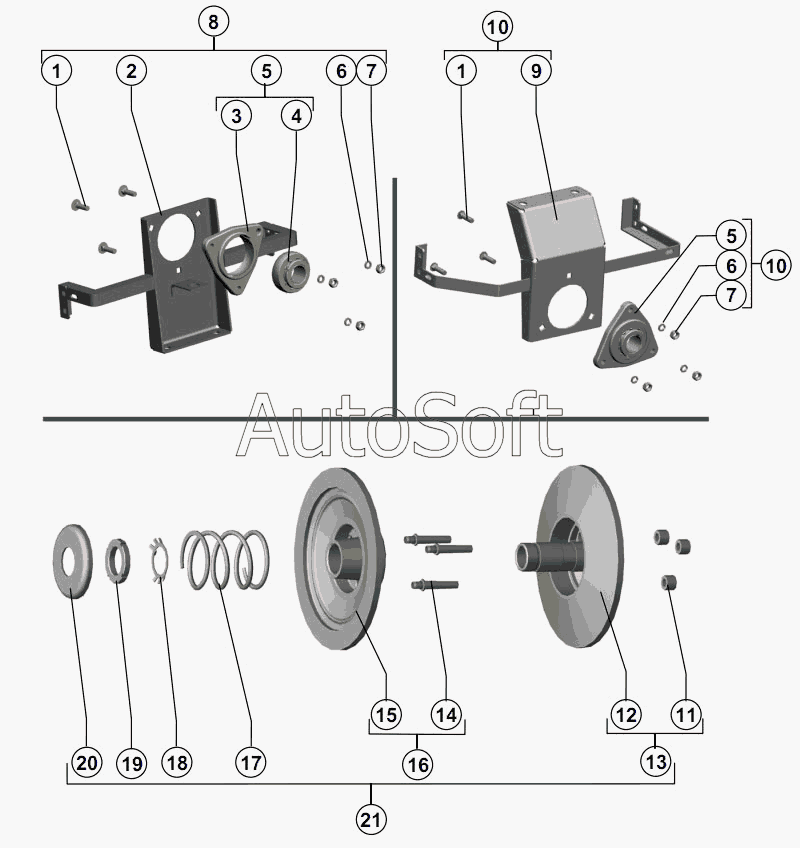

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Кронштейны и шкив вариатора ведомый
11
21
20
19
18
17
16
15
14
13
12
1
1
10
10
9
8
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***1 | Болт M10x35 ТУ23.4617472.06-91 | |
| 2 | Р***А | Кронштейн | |
| 3 | Н***5 | Корпус подшипника | |
| 4 | 1***0 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 5 | Н***0 | Опора подшипника | |
| 6 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 7 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 8 | Р***0 | Кронштейн в сборе | |
| 9 | Р***А | Кронштейн | |
| 10 | Р***0 | Кронштейн в сборе | |
| 11 | Р***1 | Втулка | |
| 12 | Р***А | Диск | |
| 13 | Р***0 | Диск | |
| 14 | Р***А | Палец | |
| 15 | Р***А | Диск | |
| 16 | Р***А | Диск | |
| 17 | Р***2 | Пружина | |
| 18 | Ш***9 | Шайба Н.48x1,4.01.019 ГОСТ 11872-89 | |
| 19 | Г***8 | Гайка М48х1,5-6H.05.019 ГОСТ 11871-88 | |
| 20 | Р***4 | Обойма | |
| 21 | Р***А | Шкив вентилятора |
