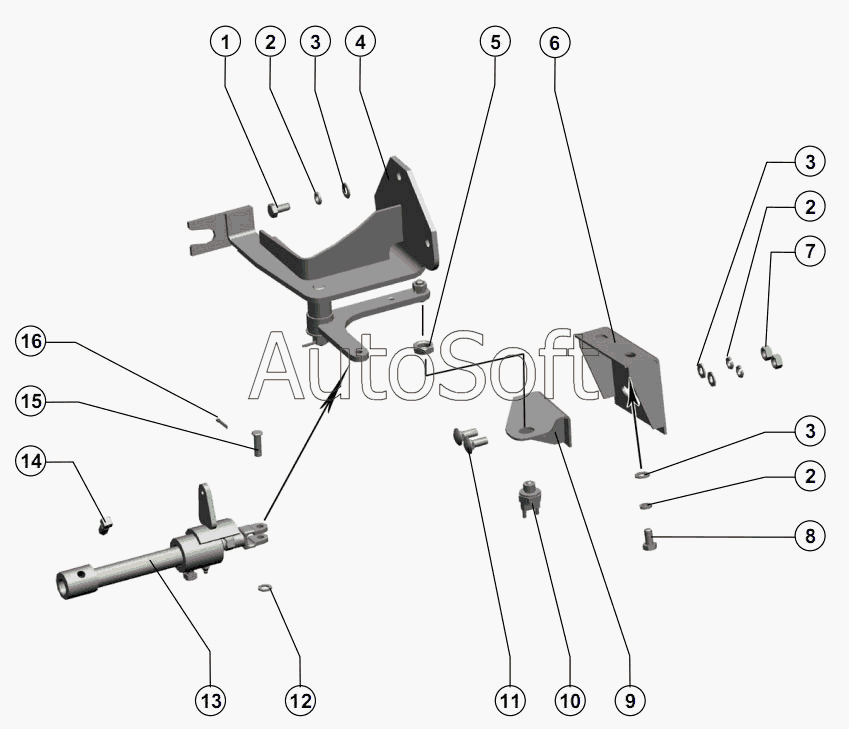

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Механизм управления коробкой диапазонов
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | |
| 2 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 4 | 1***0 | Блок переключения | |
| 5 | Г***0 | Гайка М16х1,5-6H.04.35.019 ГОСТ 5916-70 | |
| 6 | 1***0 | Кронштейн | |
| 7 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 8 | Б***0 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 9 | 1***0 | Кронштейн | |
| 10 | В***) | Выключатель ВК 418Б-М (21213-3710180) ЫШ3.602.923 ТУ | |
| 11 | Б***1 | Болт М10х25.46.019 ГОСТ 7802-81 | |
| 12 | Ш***8 | Шайба C 10х2.01.019 ГОСТ 10450-78 | |
| 13 | 1***0 | Шток | |
| 14 | Р***4 | Болт штока | |
| 15 | О***0 | Ось 6-10 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 16 | Ш***9 | Шплинт 3,2x20.019 ГОСТ 397-79 |
