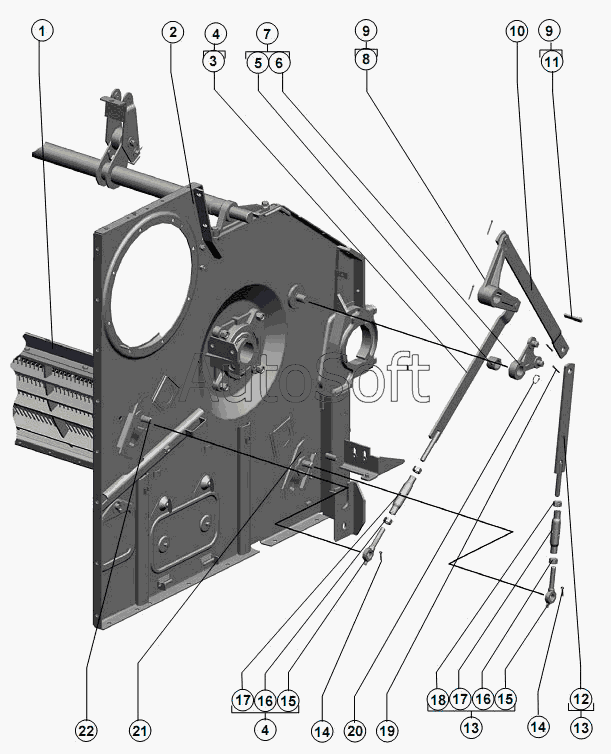

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Механизм подъема подбарабанья
11
21
21
20
19
18
17
17
16
16
15
15
14
14
13
13
12
1
10
9
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Подбарабанье | |
| 2 | 1***0 | Панель | |
| 3 | Р***0 | Тяга | |
| 4 | Р***1 | Тяга | |
| 5 | Р***3 | Втулка | |
| 6 | Р***0 | Рычаг | |
| 7 | Р***0 | Рычаг | |
| 8 | Р***0 | Рычаг | |
| 9 | 1***0 | Вал торсиона | |
| 10 | Р***А | Тяга | |
| 11 | Р***3 | Шпонка | |
| 12 | Р***А | Тяга | |
| 13 | Р***А | Тяга | |
| 14 | Ш***9 | Шплинт 5х36.019 ГОСТ 397-79 | |
| 15 | Р***3 | Тяга | |
| 16 | Г***0 | Гайка М16LН-6Н.6.019 ГОСТ 5915-70 | |
| 17 | Р***1 | Гайка стяжная | |
| 18 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 19 | К***6 | Кольцо С25 ГОСТ 13942-86 | |
| 20 | Р***0 | Фиксатор | |
| 21 | Р***1 | Фиксатор |
