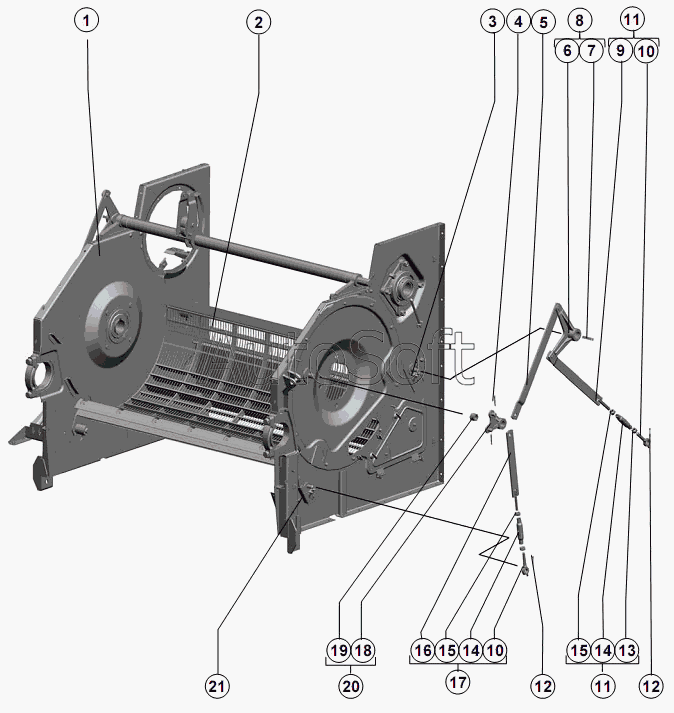

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Механизм подъема подбарабанья
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Панель | |
| 2 | Р***А | Подбарабанье | |
| 3 | 1***0 | Фиксатор | |
| 4 | Ш***9 | Шплинт 4х36.019 ГОСТ397-79 | |
| 5 | Р***А | Тяга | |
| 6 | Р***0 | Рычаг | |
| 7 | Р***3 | Шпонка | |
| 8 | 1***0 | Вал торсиона | |
| 9 | Р***0 | Тяга | |
| 10 | Р***3 | Тяга | |
| 11 | Р***А | Тяга | |
| 12 | Ш***9 | Шплинт 5х36.019 ГОСТ 397-79 | |
| 13 | Г***0 | Гайка М16LН-6Н.6.019 ГОСТ 5915-70 | |
| 14 | Р***1 | Гайка стяжная | |
| 15 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 16 | Р***А | Тяга | |
| 17 | Р***А | Тяга | |
| 18 | Р***0 | Рычаг | |
| 19 | Р***3 | Втулка | |
| 20 | Р***0 | Рычаг | |
| 21 | Р***0 | Фиксатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
