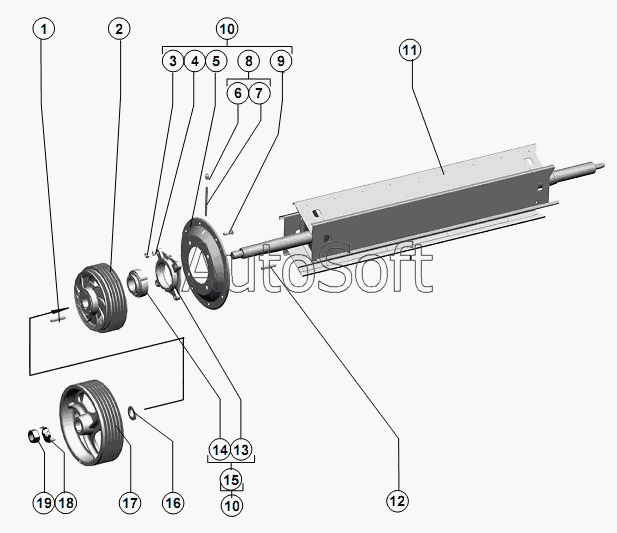

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Битер отбойный
10
10
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***8 | Шпонка 18х11х100 ГОСТ23360-78 | |
| 2 | Р***0 | Шкив для комбайнов с копнителем или РСМ-10.01.21.108 | |
| 3 | Г***0 | Гайка М16-6н.019 ГОСТ 5915-70 | |
| 4 | Ш***0 | Шайба 16т.65г 019 ГОСТ 6402-70 | |
| 5 | Р***3 | Фланец | |
| 6 | М***4 | Масленка 1.2Ц6хр ГОСТ 19853-74 | |
| 7 | 4***3 | Трубка | |
| 8 | Р***0 | Трубка | |
| 9 | Б***1 | Болт М16х50.46.019 ГОСТ 7802-81 | |
| 10 | Р***0 | Фланец | |
| 11 | 1***0 | Битер отбойный | |
| 12 | Ш***8 | Шпонка 18х11х90 ГОСТ 23360-78 | |
| 13 | П***0 | Подшипник 680314 НК7С27 ТУ 37.006.084-90 | |
| 14 | Р***1 | Корпус подшипника или Н.027.116 | |
| 15 | Р***0 | Подшипник | |
| 16 | Ш***8 | Шайба С.42.01.019 ГОСТ 11371-78 | |
| 17 | 1***5 | Шкив | |
| 18 | 1***1 | Шайба | |
| 19 | Г***0 | Гайка М42х3-6н.6.019 ГОСТ 5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
