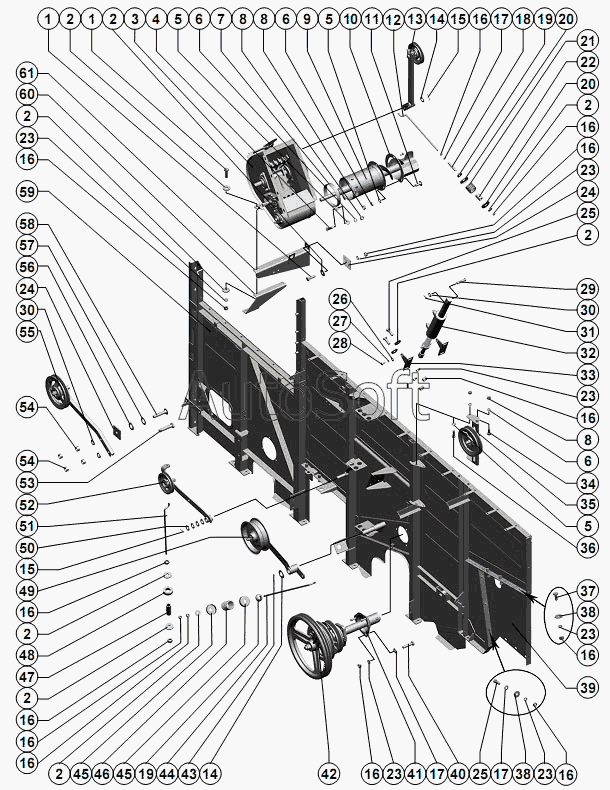

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Панель левая каркаса молотилки
47
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
45
46
31
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
16
16
16
16
16
16
16
16
16
16
16
16
2
2
2
2
2
2
2
2
3
4
5
5
5
6
6
6
7
8
8
8
9
10
11
12
13
14
14
15
15
1
1
17
17
17
18
19
19
20
20
21
22
23
23
23
23
23
23
24
24
25
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 2 | Ш***8 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 3 | 1***0 | Устройство домолачивающее | |
| 4 | Б***0 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | |
| 5 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 6 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 7 | Р***А | Хомут | |
| 8 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 9 | Р***А | Кожух | |
| 10 | Р***А | Кожух | |
| 11 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 12 | 1***1 | Тяга | |
| 13 | 1***0 | Ролик | |
| 14 | Ш***8 | Шайба С.30.01.019 ГОСТ 11371-78 | |
| 15 | Ш***9 | Шплинт 4x32.019 ГОСТ 397-79 | |
| 16 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 17 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 18 | Р***4 | Втулка (для комбайнов с измельчителем) | |
| 19 | 5***2 | Шайба сферическая (для комбайнов с измельчителем) | |
| 20 | Р***2 | Шайба | |
| 21 | 5***8 | Пружина | |
| 22 | Р***8 | Втулка | |
| 23 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 24 | 1***3 | Шайба | |
| 25 | Б***0 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 26 | Ш***8 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 27 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 28 | Б***0 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 29 | О***0 | Ось 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80 | |
| 30 | Ш***8 | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 31 | Ш***9 | Шплинт 3,2x18.019 ГОСТ 397-79 | |
| 32 | 1***0 | Гидроцилиндр | |
| 33 | 1***0 | Кронштейн | |
| 34 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 35 | Р***А | Шкив натяжной | |
| 36 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 37 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 38 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 39 | Р***А | Боковина | |
| 40 | Б***0 | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 | |
| 41 | Р***1 | Труба распорная | |
| 42 | 1***0 | Контрпривод | |
| 43 | Ш***9 | Шплинт 6,3x45.019 ГОСТ 397-79 | |
| 44 | 1***3 | Тяга | |
| 45 | 1***6 | Тарелка | |
| 46 | Р***1 | Пружина | |
| 47 | Р***А | Втулка | |
| 48 | Р***5 | Кольцо (для комбайнов с измельчителем) | |
| 49 | 1***0 | Ролик | |
| 50 | Ш***8 | Шайба С.20х3,9.01.019 ГОСТ 11371-78 | |
| 51 | Р***3 | Тяга | |
| 52 | Р***А | Ролик натяжной | |
| 53 | Б***0 | Болт М12-6gx60.88.35.019 ГОСТ 7798-70 | |
| 54 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 55 | 1***0 | Ролик натяжной | |
| 56 | Ш***8 | Шайба С.18.01.019 ГОСТ 11371-78 | |
| 57 | Ш***8 | Шайба С.18х1,4.01.019 ГОСТ 11371-78 | |
| 58 | Б***1 | Болт М12х65.46.019 ГОСТ 7802-81 | |
| 59 | 1***0 | Панель | |
| 60 | 1***0 | Кронштейн | |
| 61 | 1***0 | Кронштейн |
