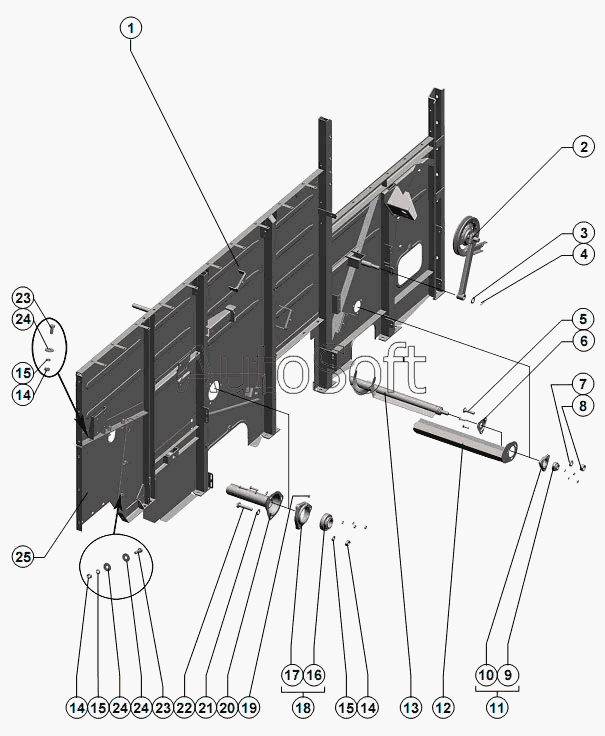

Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Панель правая каркаса молотилки
13
25
24
24
24
23
23
22
21
20
19
18
17
16
15
15
15
14
14
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Панель | |
| 2 | 1***0 | Шкив натяжной | |
| 3 | Ш***8 | Шайба С.20х3,9.01.019 ГОСТ 11371-78 | |
| 4 | Ш***9 | Шплинт 4x32.019 ГОСТ 397-79 | |
| 5 | Б***1 | Болт М8х35.46.019 ГОСТ 7802-81 | |
| 6 | Н***2 | Крышка подшипника | |
| 7 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 8 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 9 | 1***4 | Подшипник 1680204 АЕК7С17 ТУ 37.006.084-90 | |
| 10 | Н***2 | Корпус подшипника | |
| 11 | Н***0 | Опора подшипника | |
| 12 | Р***А | Кожух | |
| 13 | Р***Б | Шнек | |
| 14 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 15 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 16 | П***0 | Подшипник 680210 А2К7С27 ТУ 37.006.084-90 | |
| 17 | Н***А | Корпус подшипника | |
| 18 | Н***2 | Опора | |
| 19 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 20 | Р***1 | Труба распорная | |
| 21 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 22 | Б***0 | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 | |
| 23 | Б***0 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 24 | Ш***8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 25 | Р***1 | Боковина |
