Каталог запасных частей к технике: РСМ-142 "Acros" (2010). Элеватор зерновой
57
76
86
85
84
83
82
82
81
80
80
79
79
78
78
77
75
74
73
72
71
70
70
70
70
69
69
68
68
68
68
67
18
18
17
17
17
15
15
15
15
11
11
11
11
9
8

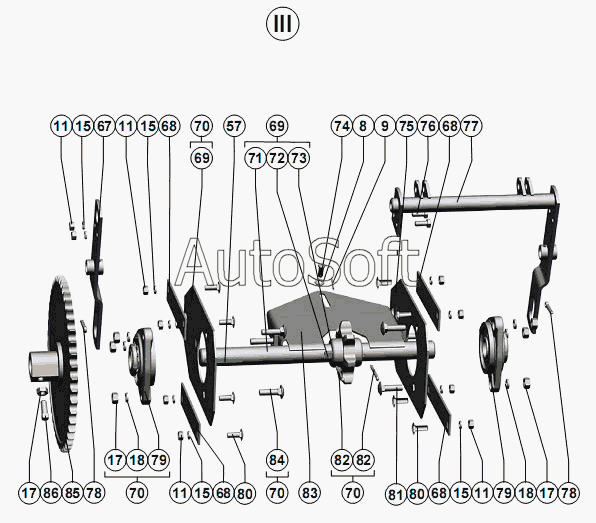

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Корпус | |
| 2 | 4***7 | Прокладка | |
| 3 | Б***0 | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 | |
| 4 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 5 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 6 | 1***0 | Поводок | |
| 7 | О***0 | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | |
| 8 | Ш***8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 9 | Ш***9 | Шплинт 2x20.019 ГОСТ 397-79 | |
| 10 | Р***А | Вилка | |
| 11 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 12 | Б***1 | Болт М8х40.46.019 ГОСТ 7802-81 | |
| 13 | А***8 | Крышка | |
| 14 | Н***0 | Опора | |
| 15 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Р***А | Крышка | |
| 17 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 18 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 19 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 20 | 1***0 | Стойка | |
| 21 | Б***1 | Болт М10х55.46.019 ГОСТ 7802-81 | |
| 22 | 4***А | Заслонка | |
| 23 | Г***0 | Гайка М14-6H.6.019 ГОСТ 5915-70 | |
| 24 | Ш***8 | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 25 | 5***1 | Звездочка z=17 t=19,05 | |
| 26 | Ш***8 | Шайба C 20х1.01.019 ГОСТ 10450-78 | |
| 27 | Ш***8 | Шайба C 20х2.01.019 ГОСТ 10450-78 | |
| 28 | 8***0 | Втулка или 54-00781 | |
| 29 | 4***Б | Ось | |
| 30 | 5***2 | Звездочка натяжная | |
| 31 | О***0 | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 32 | Ш***9 | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 33 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 34 | 1***0 | Тяга | |
| 35 | 0***2 | Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80 | |
| 36 | Р***4 | Ось | |
| 37 | Р***2 | Крюк | |
| 38 | Б***0 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 39 | 1***3 | Кронштейн | |
| 40 | 1***1 | Шайба | |
| 41 | Ш***8 | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 42 | Ж***2 | Пружина | |
| 43 | Р***А | Кольцо | |
| 44 | Р***7 | Диск нажимной | |
| 45 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 46 | Р***А | Ступица трения | |
| 47 | Р***А | Обойма | |
| 48 | К***1 | Кольцо СП-57-44-6 ГОСТ 6308-71 | |
| 49 | 1***2 | Шкив | |
| 50 | 1***0 | Шкив | |
| 51 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 52 | Р***А | Болт | |
| 53 | 1***6 | Звездочка | |
| 54 | 1***7 | Шайба | |
| 55 | Б***0 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | |
| 56 | 1***0 | Механизм предохранительный | |
| 57 | Ш***8 | Шпонка 8x7x63 ГОСТ 23360-78 | |
| 58 | Н***0 | Опора | |
| 59 | 1***7 | Вал | |
| 60 | Р***8 | Шайба | |
| 61 | 1***8 | Шкив | |
| 62 | Б***0 | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 | |
| 63 | 1***0 | Фланец | |
| 64 | Б***0 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | |
| 65 | Б***0 | Болт 2aМ12-6gx40.88.35.019 ГОСТ 7817-80 | |
| 66 | 1***0 | Шкив | |
| 67 | 1***0 | Пластина | |
| 68 | Р***9 | Планка | |
| 69 | 1***0 | Пластина | |
| 70 | 1***0 | Вал | |
| 71 | 1***6 | Вал | |
| 72 | Ш***8 | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 73 | Р***1 | Звездочка | |
| 74 | О***0 | Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80 | |
| 75 | 1***0 | Пластина | |
| 76 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 77 | 1***0 | Рычаг | |
| 78 | Ш***9 | Шплинт 5x32.019 ГОСТ 397-79 | |
| 79 | Н***0 | Опора (для комбайнов с копнителем) | |
| 80 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 81 | Б***1 | Болт М10х45.46.019 ГОСТ 7802-81 | |
| 82 | Ш***9 | Шплинт 4x45.019 ГОСТ 397-79 | |
| 83 | Р***Б | Удлинитель | |
| 84 | Б***1 | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 85 | 1***0 | Звездочка | |
| 86 | В***4 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 |
