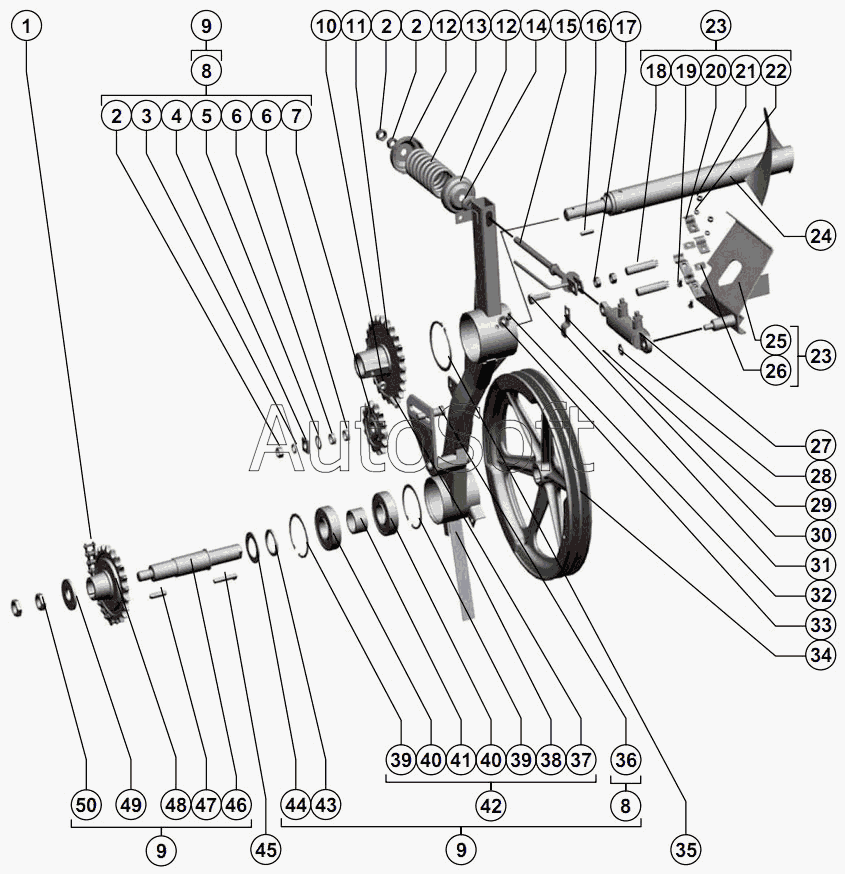

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Привод выгрузного шнека
1
2
2
2
3
4
5
6
6
7
8
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101.09.87.010 | 1***0 | Гидроцилиндр | |
| 1 | 1***0 | Цепь | |
| 2 | Г***0 | Гайка М16-6H.6.019 ГОСТ 5915-70 | |
| 3 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 4 | Р***1 | Шайба | |
| 5 | Ш***8 | Шайба C 20х1.01.019 ГОСТ 10450-78 | |
| 6 | 5***1 | Втулка или 80440 | |
| 7 | 5***3 | Звездочка z-14 t-25,4 или Н206.08.000А | |
| 8 | 1***0 | Звездочка натяжная | |
| 9 | 1***0 | Привод выгрузного шнека | |
| 10 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 11 | Р***0 | Звездочка z-24 t-25,4 | |
| 12 | Р***8 | Стакан | |
| 13 | Р***1 | Пружина | |
| 14 | Р***7 | Втулка | |
| 15 | Р***0 | Тяга М16 | |
| 16 | Ш***8 | Шпонка 14x9x70 ГОСТ 23360-78 | |
| 17 | Г***0 | Гайка М14-6H.6.019 ГОСТ 5915-70 | |
| 18 | Д***У | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | |
| 19 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 20 | Р***4 | Хомут | |
| 21 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 22 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 23 | 1***0 | Кронштейн | |
| 24 | 1***0 | Шнек бункера | |
| 25 | Р***Д | Кронштейн | |
| 26 | Р***2 | Прокладка | |
| 27 | Р***0 | Гидроцилиндр | |
| 28 | Ш***8 | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 29 | Ш***9 | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 30 | Р***А | Кронштейн | |
| 31 | Б***0 | Болт М14-6gx50.88.35.019 ГОСТ 7798-70 | |
| 32 | М***4 | Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74 | |
| 33 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 34 | 1***1 | Шкив, 2У/В | |
| 35 | К***6 | Кольцо C108 ГОСТ 13942-86 | |
| 36 | H***2 | Ось | |
| 37 | В***1 | Винт М10х25.22Н ТУ 23.4617472.07-91 | |
| 38 | 1***0 | Рычаг | |
| 39 | К***6 | Кольцо C100 ГОСТ 13943-86 | |
| 40 | П***7 | Подшипник 180309С17 ГОСТ 8882-7 | |
| 41 | Р***А | Втулка | |
| 42 | 1***0 | Рычаг | |
| 43 | Р***1 | Втулка | |
| 44 | Ш***8 | Шайба C 42х3,9.01.019 ГОСТ 10450-78 | |
| 45 | 5***0 | Шпонка специальная | |
| 46 | Р***4 | Ось | |
| 47 | Ш***8 | Шпонка 12x8x45 ГОСТ 23360-78 | |
| 48 | Р***0 | Звездочка | |
| 49 | Ш***8 | Шайба C 24х6.01.019 ГОСТ 6958-78 | |
| 50 | Г***0 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 |
