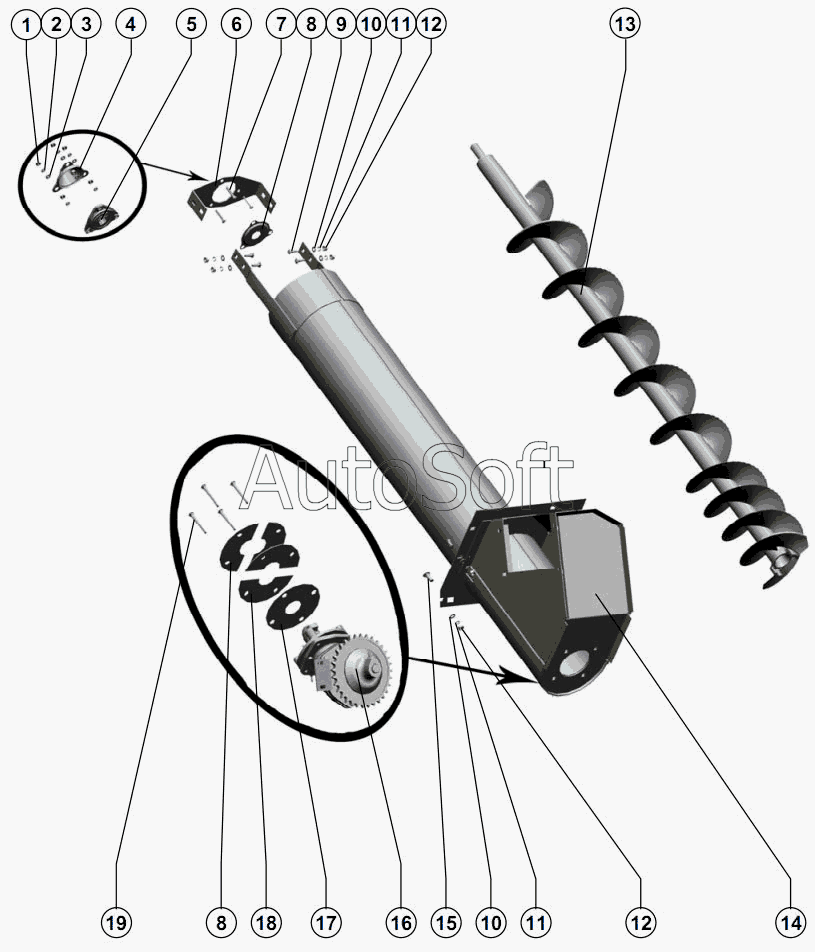

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.47.01.000 Шнек загрузочный
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 2 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 4 | Р***1 | Колпачок | |
| 5 | Н***0 | Опора | |
| 6 | 1***2 | Накладка | |
| 7 | Б***1 | Болт M8x45 ТУ23.4617472.06-91 | |
| 8 | А***8 | Крышка | |
| 9 | Б***1 | Болт M10x25 ТУ23.4617472.06-91 | |
| 10 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 11 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 12 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 13 | 1***0 | Шнек | |
| 14 | 1***0 | Кожух шнека | |
| 15 | Б***1 | Болт М10х25.46.019 ГОСТ 7802-81 | |
| 16 | Р***1 | Редуктор | |
| 17 | Р***9 | Уплотнение | |
| 18 | Р***8 | Диск | |
| 19 | Б***1 | Болт M10x80 ТУ23.4617472.06-91 |
