Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Трубопровод
28
35
36
37
38
39
40
41
42
43
44

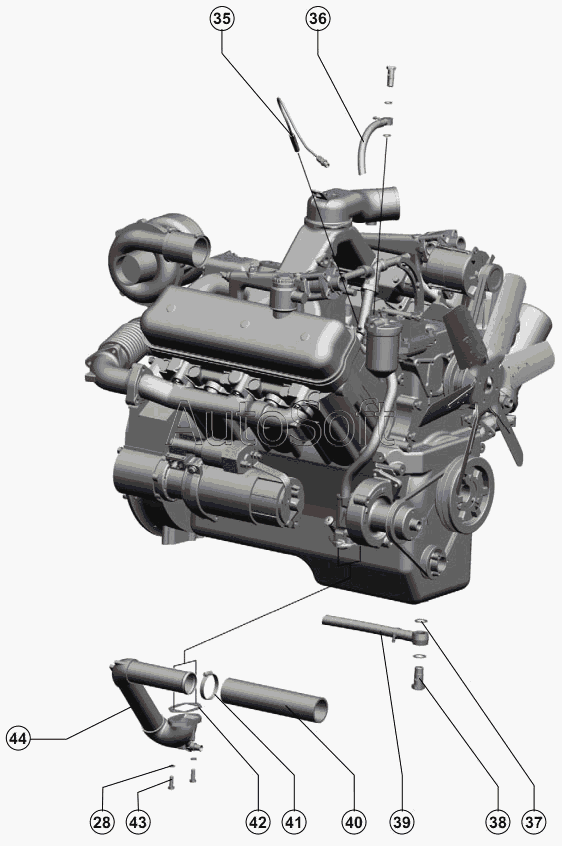

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Редуктор 0264 165.1 | Р***1 | Редуктор 0264 165.1 | |
| Редуктор отбора мощности S8298121000 | Р***0 | Редуктор отбора мощности S8298121000 | |
| 1 | 1***1 | Патрубок | |
| 2 | 1***0 | Трубопровод | |
| 3 | Х***1 | Хомут TORRO S90-110/ 12-C7W1 | |
| 4 | Х***1 | Хомут TORRO S40-60/ 12-C7W1 | |
| 5 | Х***1 | Хомут TORRO S16-27/ 9-C7W1 | |
| 6 | 1***9 | Патрубок | |
| 7 | 1***3 | Патрубок | |
| 8 | 1***2 | Патрубок | |
| 9 | Р***А | Труба | |
| 10 | 1***0 | Хомут | |
| 11 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 12 | П***2 | Патрубок 270 003 112 | |
| 13 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 14 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 15 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 16 | 1***0 | Воздуховод | |
| 17 | Х***1 | Хомут TORRO S70-90/ 12-C7W1 | |
| 18 | П***1 | Патрубок 270 003 131 | |
| 19 | Д***4 | Двигатель ЯМЗ-236 НД ТУ 37.319.295-2004 | |
| 20 | Р***6 | Редуктор G1908 SNR557056 | |
| 21 | 1***0 | Кронштейн | |
| 22 | 1***5 | Шланг | |
| 23 | Х***1 | Хомут TORRO S20-32/ 9-C7W1 | |
| 24 | 1***6 | Шланг | |
| 25 | 1***0 | Тройник | |
| 26 | 1***4 | Шланг | |
| 27 | 1***3 | Штуцер | |
| 28 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 29 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 30 | 1***0 | Кронштейн | |
| 31 | 1***0 | Глушитель | |
| 32 | 5***1 | Хомут | |
| 33 | 1***0 | Патрубок | |
| 34 | Р***3 | Прокладка | |
| 35 | 1***0 | Топливопровод | |
| 36 | 1***0 | Топливопровод | |
| 37 | 0***А | Прокладка | |
| 38 | Р***1 | Болт специальный | |
| 39 | 1***0 | Маслопровод сливной | |
| 40 | 1***3 | Патрубок | |
| 41 | Х***1 | Хомут TORRO S60-80/ 12-C7W1 | |
| 42 | 1***7 | Прокладка | |
| 43 | Б***0 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 44 | 1***0 | Трубопровод |
