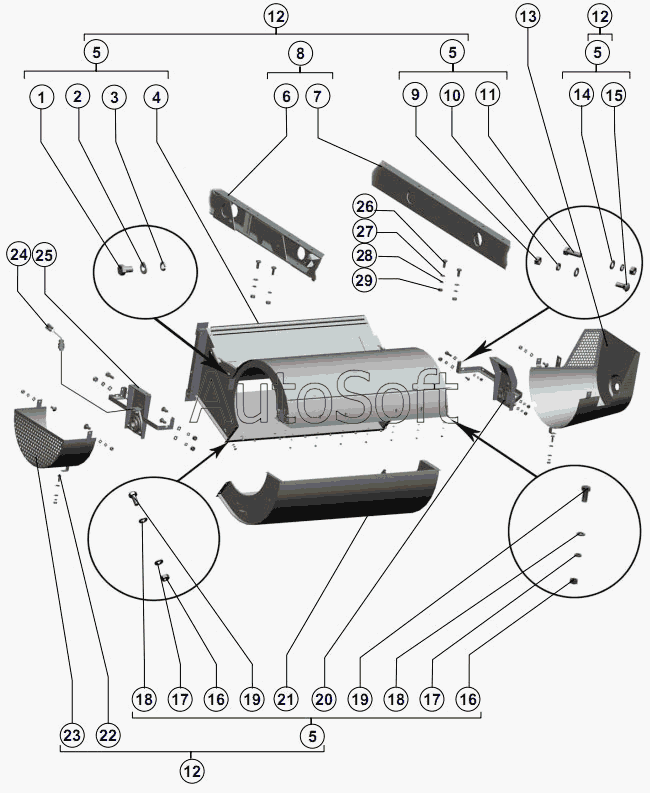

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Кожух вентилятора
15
29
28
27
26
25
24
23
22
21
20
19
19
18
18
17
17
16
16
1
14
13
12
12
12
11
10
9
8
7
6
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М10-6gx16.88.35.019 ГОСТ 7798-70 | |
| 2 | Ш***8 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 3 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 4 | 1***0 | Кожух | |
| 5 | 1***0 | Вентилятор | |
| 6 | 1***0 | Брус | |
| 7 | 1***0 | Брус | |
| 8 | 1***0 | Рама | |
| 9 | Г***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 10 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 11 | Б***0 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 12 | 1***0 | Шасси | |
| 13 | Р***Б | Кожух | |
| 14 | Ш***8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 15 | Б***1 | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 16 | Г***0 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 17 | Ш***0 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 18 | Ш***8 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | |
| 19 | Б***0 | Болт М6-6gx14.48.019 ГОСТ 7798-70 | |
| 20 | Р***0 | Кронштейн в сборе | |
| 21 | 1***0 | Кожух | |
| 22 | Б***0 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 23 | Р***А | Кожух | |
| 24 | П***1 | Преобразователь первичный ПрП-1М 17МО.082.021 ТУ, комплектация 1 | |
| 25 | Р***0 | Кронштейн в сборе | |
| 26 | Б***0 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 27 | Ш***8 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 28 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 29 | Г***0 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
