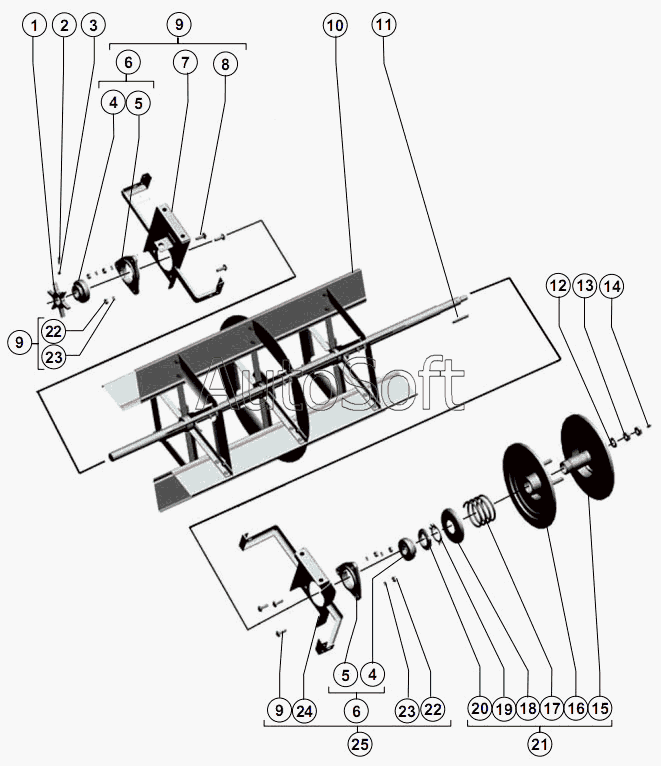

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Шкив вариатора ведомый и кронштейн
13
25
24
23
23
22
22
21
20
19
18
17
16
15
14
1
12
11
10
9
9
9
8
7
6
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Звездочка | |
| 2 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 3 | В***1 | Винт М6х20.22Н ТУ 23.4617472.07-91 | |
| 4 | П***0 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 5 | Н***5 | Корпус подшипника | |
| 6 | Н***0 | Опора подшипника | |
| 7 | Р***А | Кронштейн | |
| 8 | Б***1 | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 9 | Р***0 | Кронштейн в сборе | |
| 10 | 1***0 | Крылач вентилятора | |
| 11 | Ш***8 | Шпонка 8х7х70 ГОСТ 23360-78 | |
| 12 | Ш***8 | Шайба С.20х3.9.01.019 ГОСТ 11371-78 | |
| 13 | Г***0 | Гайка М20х1.5-6Н.04.019 ГОСТ 5916-70 | |
| 14 | М***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 15 | Р***0 | Диск | |
| 16 | Р***А | Диск | |
| 17 | Р***2 | Пружина | |
| 18 | Р***4 | Обойма | |
| 19 | Ш***9 | Шайба Н.48х1.4.01.019 ГОСТ 11872-89 | |
| 20 | Г***8 | Гайка М48х1.5-6Н.05.019 ГОСТ 11871-88 | |
| 21 | Р***А | Шкив вентилятора | |
| 22 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 23 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 24 | Р***А | Кронштейн | |
| 25 | Р***0 | Кронштейн в сборе |
