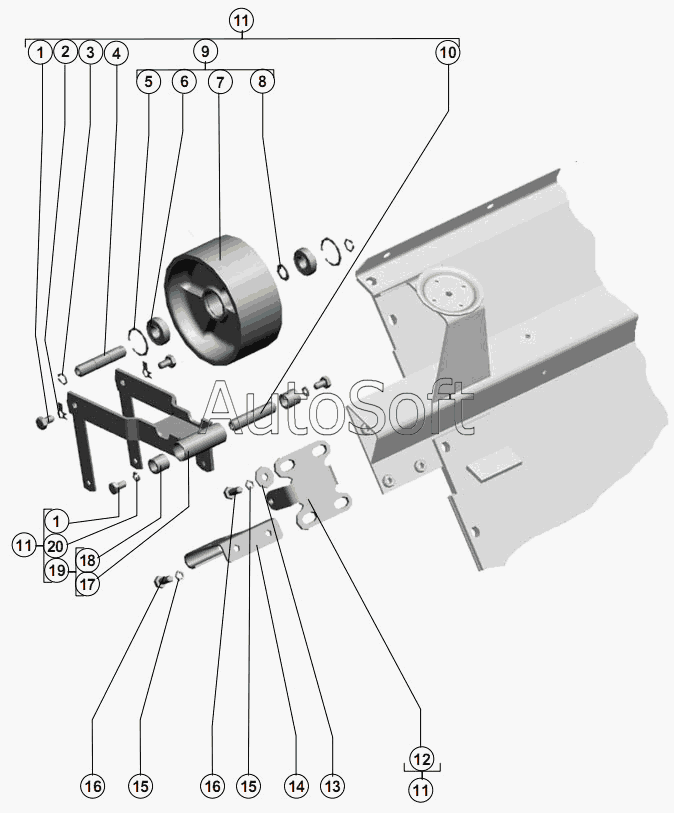

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Шкив натяжной
11
11
11
20
19
18
17
16
16
15
15
14
13
12
1
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М12-6gх20.88.35.019 ГОСТ 7798-70 | |
| 2 | Ш***0 | Шайба 12.01.019 ГОСТ 13463-70 | |
| 3 | К***6 | Кольцо С20 ГОСТ13942-86 | |
| 4 | Р***6 | Ось | |
| 5 | К***6 | Кольцо С47 ГОСТ 13943-86 | |
| 6 | П***5 | Подшипник 180204К10С27 ГОСТ 8882-75 | |
| 7 | Р***1 | Шкив натяжной или РСМ-10.01.22.101 | |
| 8 | Н***3 | Кольцо | |
| 9 | Р***0 | Шкив | |
| 10 | Р***А | Ось | |
| 11 | Р***0 | Шкив натяжной | |
| 12 | Р***0 | Кронштейн | |
| 13 | Ш***8 | Шайба С 12.01.019 ГОСТ 6958-78 | |
| 14 | Р***А | Успокоитель | |
| 15 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7798-70 | |
| 17 | Р***0 | Вилка | |
| 18 | Р***4 | Втулка | |
| 19 | Р***0 | Рычаг | |
| 20 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
