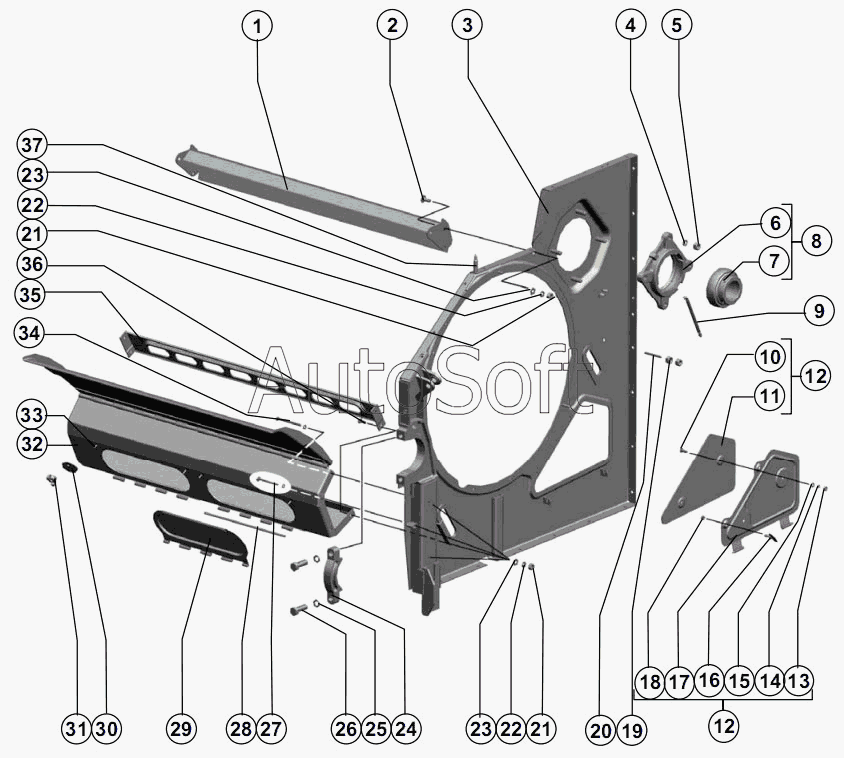

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Панель левая
29
20
21
21
22
22
23
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Отсекатель | |
| 2 | Б***1 | Болт М10х25.46.019 ГОСТ 77802-81 | |
| 3 | 1***0 | Панель левая | |
| 4 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 5 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 6 | Н***6 | Корпус подшипника | |
| 7 | П***0 | Подшипник 780716НК7С27 ТУ 37.006.084-90 | |
| 8 | Н***1 | Опора | |
| 9 | 4***7 | Трубка | |
| 10 | Б***1 | Болт М8х20 ТУ23.4617472.06-91 | |
| 11 | Р***5 | Накладка | |
| 12 | Р***0 | Крышка | |
| 13 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 14 | Ш***0 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 15 | Ш***8 | Шайба С8х1.4.01.019 ГОСТ 11371-78 | |
| 16 | 4***2 | Винт | |
| 17 | Р***0 | Крышка | |
| 18 | 4***1 | Втулка | |
| 19 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 20 | Р***5 | Шпилька | |
| 21 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 22 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 23 | Ш***8 | Шайба С10.01.019 ГОСТ 11371-78 | |
| 24 | Р***2 | Обойма | |
| 25 | Ш***0 | Шайба 20Т 65Г 019 ГОСТ 6402-70 | |
| 26 | Б***8 | Болт М20-6gх60.109.40Х019 ГОСТ 7798-78 | |
| 27 | Б***0 | Болт М10-6gх90.88.35.019 ГОСТ 7798-70 | |
| 28 | Р***2 | Ось | |
| 29 | Р***1 | Крышка | |
| 30 | 4***А | Шайба эксцентричная | |
| 31 | 5***7 | Гайка специальная | |
| 32 | 1***0 | Щит | |
| 33 | Б***1 | Болт М6х20.46.019 ГОСТ 7802-81 | |
| 34 | Б***0 | Болт М10-6gх110.88.35.019 ГОСТ 7798-70 | |
| 35 | 1***0 | Камнеуловитель | |
| 36 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 | |
| 37 | Р***2 | Шпилька |
