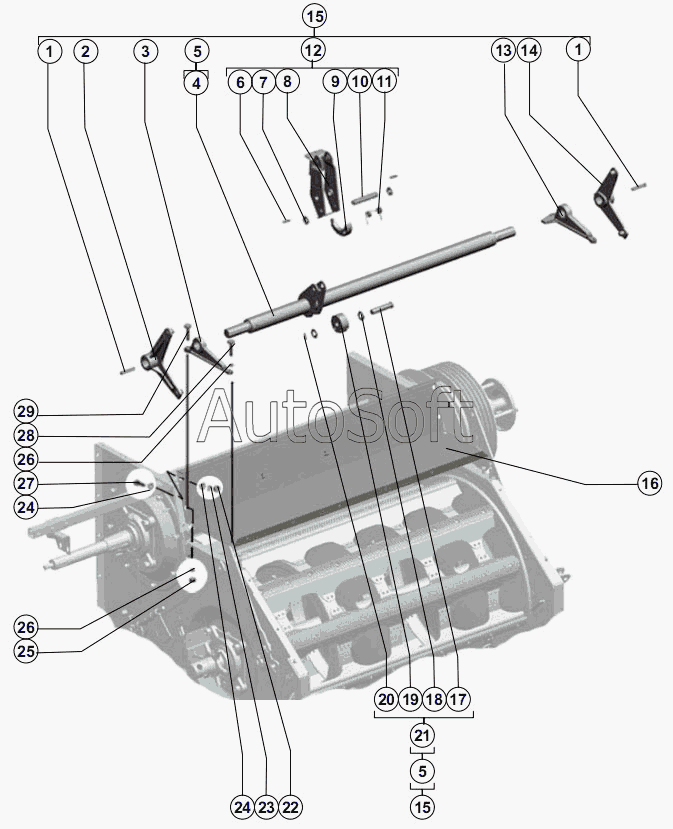

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). Вал торсиона
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***3 | Шпонка | |
| 2 | Р***1 | Рычаг | |
| 3 | Р***А | Подшипник | |
| 4 | 1***0 | Труба торсиона | |
| 5 | 1***0 | Вал торсиона | |
| 6 | Ш***8 | Шплинт С.14х3.01.019 ГОСТ 11371-78 | |
| 7 | Ш***9 | Шайба 4х32.019 ГОСТ 397-79 | |
| 8 | 1***0 | Рычаг | |
| 9 | 1***2 | Собачка | |
| 10 | 1***6 | Ось | |
| 11 | 1***2 | Пружина | |
| 12 | 1***0 | Рычаг | |
| 13 | Р***1 | Подшипник | |
| 14 | Р***0 | Рычаг | |
| 15 | 1***0 | Вал торсиона | |
| 16 | 1***0 | Крыша | |
| 17 | О***0 | Ось 6-20 b12х90.35.Ц9хр ГОСТ 9650-80 | |
| 18 | Ш***8 | Шайба С.20.01.019 ГОСТ 11371-78 | |
| 19 | 1***4 | Кулачок | |
| 20 | Ш***9 | Шплинт 5х36.019 ГОСТ 397-79 | |
| 21 | 1***0 | Рычаг | |
| 22 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 23 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 24 | Ш***8 | Шайба С.10х3.01.019 ГОСТ 11371-78 | |
| 25 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 26 | Ш***0 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 27 | Б***0 | Болт М10-6gх35.88.35.019 ГОСТ 7798-70 | |
| 28 | Б***0 | Болт М12-6gх40.88.35.019 ГОСТ 7798-70 | |
| 29 | Б***0 | Болт М12-6gх45.88.35.019 ГОСТ 7798-70 |
