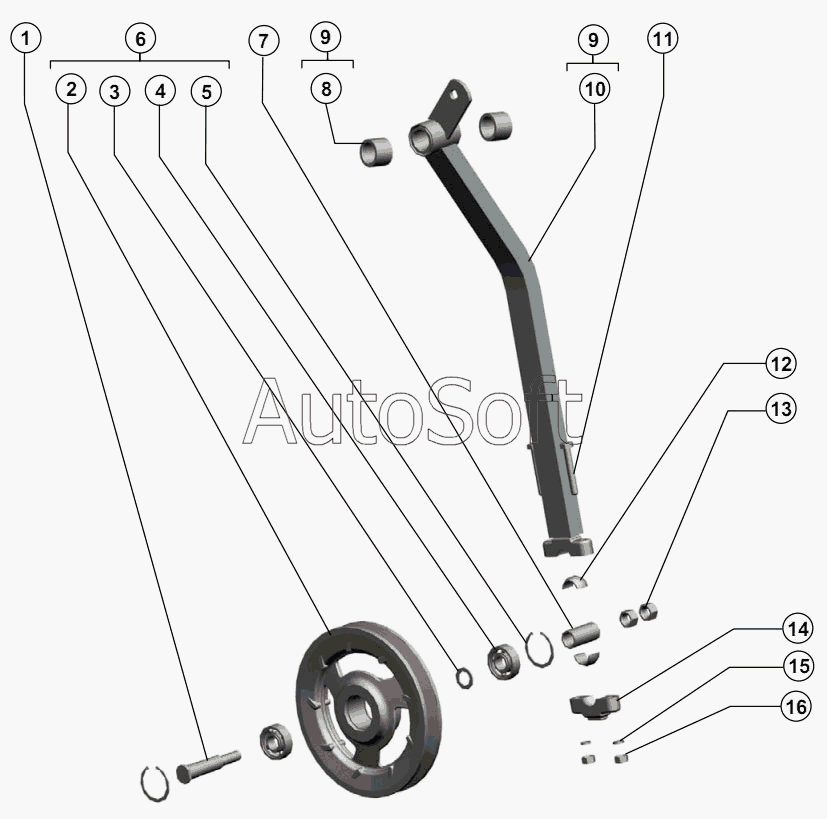

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). РСМ-10.01.30.740Б Ролик
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Б | Ось | |
| 2 | Р***0 | Шкив или РСМ-10.01.30.900А | |
| 3 | H***3 | Кольцо | |
| 4 | П***5 | Подшипник 180204АС17 ГОСТ 8882-75 | |
| 5 | К***6 | Кольцо C47 ГОСТ 13943-86 | |
| 6 | Р***Б | Шкив в сборе | |
| 7 | Р***А | Втулка | |
| 8 | Р***6 | Втулка | |
| 9 | Р***А | Рычаг с втулкой | |
| 10 | Р***А | Рычаг | |
| 11 | Б***0 | Болт М10-6gx65.88.35.019 ГОСТ 7798-70 | |
| 12 | Р***8 | Втулка | |
| 13 | Г***0 | Гайка М14-6H.6.019 ГОСТ 5915-70 | |
| 14 | Р***1 | Крышка | |
| 15 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
